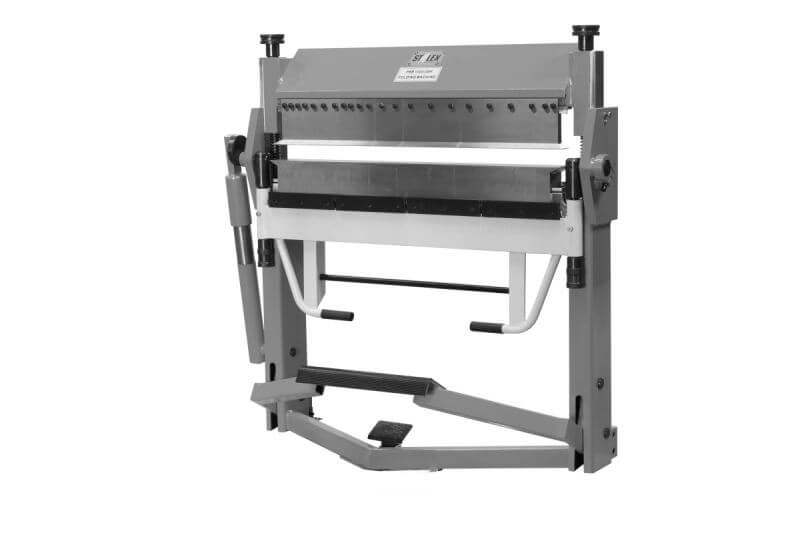

Станок листогибочный ручной STALEX PBB 2050/3SH (373166)

Станок листогибочный ручной STALEX PBB 2050/3SH (373166) — профессиональный сегментный листогиб специальной конструкции, предназначенный для изготовления сложных пространственных изделий из листового металла. Главное отличие модели от стандартных сегментных листогибов заключается в наличии сразу трёх сегментных рабочих балок: верхней прижимной, нижней основной и гибочной. Такая компоновка значительно расширяет возможности формования и позволяет выполнять гибку не только по четырём сторонам заготовки, но и создавать более сложные профили, включая изделия с несколькими последовательными и непараллельными линиями сгиба.

STALEX PBB 2050/3SH подходит для изготовления коробов, поддонов, фасадных кассет, элементов вентилируемых фасадов, защитных кожухов, лотков, корпусных деталей, панелей и других профильных металлоизделий. Станок ориентирован на предприятия, которым недостаточно возможностей обычной листогибочной машины с цельной рабочей оснасткой и требуется регулярно формировать детали сложной геометрии из одной листовой заготовки.

Ключевая особенность модели обозначена непосредственно индексом 3SH — конструкция включает три сегментированные балки. На обычном сегментном листогибе набор отдельных элементов чаще всего устанавливается только на верхней прижимной балке. В STALEX PBB 2050/3SH сегментными выполнены также гибочная и нижняя основная балки. Благодаря этому рабочую зону можно адаптировать значительно точнее, освобождая необходимые участки сразу в нескольких плоскостях и создавая пространство для уже сформированных частей детали.

Такая конструкция особенно важна при изготовлении изделий, у которых после первых операций появляются выступающие борта, стенки или сложные переходы. На стандартном станке эти участки могут упираться в цельную нижнюю или гибочную балку и физически препятствовать последующей операции. В PBB 2050/3SH соответствующие сегменты можно подобрать таким образом, чтобы сформированная часть изделия получила необходимое свободное пространство. Именно поэтому станок позволяет работать с изделиями значительно более сложного профиля.

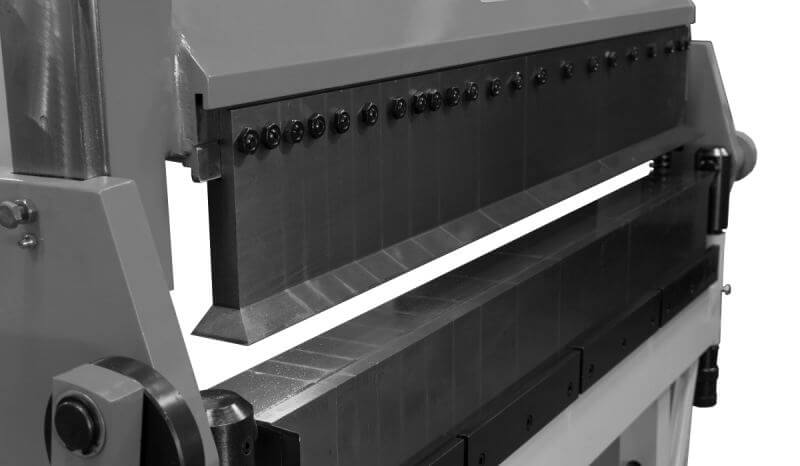

Каждая из трёх сегментных балок модели 2050/3SH комплектуется 15 сегментами различной длины. Последовательность размеров составляет: 25, 30, 35, 40, 45, 50, 75, 100, 200, 200, 270, 400, 400, 75 и 75 мм. Такой набор обеспечивает возможность собирать различные комбинации рабочего инструмента в зависимости от ширины конкретного участка будущего изделия.

Наличие как небольших сегментов от 25 мм, так и крупных элементов длиной до 400 мм позволяет гибко формировать рабочую конфигурацию. Узкие сегменты востребованы при изготовлении деталей с небольшими полками, выступами и локальными участками гиба, тогда как широкие элементы упрощают подготовку станка для работы с длинными прямолинейными сторонами коробов, панелей или фасадных кассет.

Особенно хорошо возможности трёх сегментных балок раскрываются при изготовлении четырёхсторонних коробов и поддонов. Заготовка первоначально представляет собой плоский металлический лист. После выполнения первого сгиба появляется одна стенка, затем деталь разворачивается и формируется следующая. По мере появления новых бортов пространство вокруг заготовки становится всё более ограниченным. Съёмные сегменты позволяют освободить именно те зоны станка, куда должны проходить уже сформированные стенки.

В результате оператор получает возможность последовательно сформировать изделие практически по всему периметру, не разбивая конструкцию на несколько отдельных деталей. Это позволяет уменьшить число дополнительных соединений и упростить дальнейшую сборку готовой продукции.

Ещё более важное отличие STALEX PBB 2050/3SH — возможность выполнения непараллельных сгибов относительно основной поверхности заготовки. Такая функция востребована при изготовлении деталей нестандартной конфигурации, где линии формования не образуют простой прямоугольный профиль. Возможность конфигурировать сразу три рабочие балки позволяет адаптировать станок к более сложной пространственной геометрии изделия.

Это делает модель подходящей не только для стандартных коробчатых деталей, но и для продукции индивидуального изготовления: нестандартных кожухов, переходных элементов, облицовочных кассет, технических корпусов и разнообразных фасонных деталей, выпускаемых по конкретному чертежу.

Станок выполнен без ограничения глубины подачи листа. Проходная рабочая зона позволяет свободно подавать широкую заготовку между основными элементами оборудования и располагать линию сгиба на необходимом расстоянии от края. Размер центральной плоскости изделия поэтому не ограничивается небольшой глубиной корпуса станка.

Такая особенность особенно полезна при производстве крупных фасадных кассет и панелей. Заготовка может иметь широкую центральную часть, а сгибы формируются только по её периметру. На закрытом листогибе подобная деталь могла бы упереться в станину ещё до достижения необходимой линии. В проходной конструкции PBB 2050/3SH лист свободно перемещается через рабочую зону.

Большое значение имеет и устройство верхней прижимной балки с вертикальным ходом. Прижимной элемент перемещается вверх и вниз, сохраняя параллельность относительно рабочей поверхности. В сравнении с обычными осевыми системами, где верхняя балка движется по дугообразной траектории, вертикальная схема позволяет равномернее фиксировать заготовку по всей используемой длине.

Надёжная фиксация особенно важна при сложной последовательной гибке. Если лист сместится уже после нескольких выполненных переходов, исправление геометрии пространственной детали может оказаться затруднительным. Вертикальная система прижима помогает удерживать материал в установленном положении непосредственно перед выполнением очередного сгиба.

Ширина рабочей части сегмента верхней прижимной балки, соприкасающейся с листом, составляет 45 мм. Этот параметр необходимо учитывать при проектировании последовательности операций и выборе конфигурации деталей. Сочетание рабочей поверхности сегментов и возможности их раздельного расположения позволяет адаптировать прижим к конкретному изделию.

Отдельным преимуществом является значительный просвет верхней прижимной балки. При снятом сегменте и прижатом положении балки свободная высота составляет 100 мм. Это предоставляет дополнительное пространство для прохождения уже сформированных стенок и объёмных участков заготовки. Для производства сложных коробчатых изделий большой просвет является одним из ключевых конструктивных преимуществ.

Например, после формирования высокого борта заготовку можно перепозиционировать таким образом, чтобы он проходил через участок со снятым сегментом. Благодаря просвету 100 мм изделие получает значительно больше свободы относительно верхнего рабочего узла. В сочетании с сегментированием нижней и гибочной балок это расширяет диапазон возможных пространственных конфигураций.

Ширина гибочной балки составляет 15 мм. Такая относительно компактная рабочая часть удобна для формирования профилей с небольшими полками и позволяет выполнять сгибы в условиях, где слишком массивная балка ограничила бы геометрию изделия. Для производства фасадных кассет, коробов и корпусных деталей возможность работать с узкими участками имеет существенное значение.

Оператор управляет прижимом посредством ножного привода. Это освобождает обе руки и позволяет удерживать, разворачивать и точно позиционировать лист перед очередной операцией. При изготовлении простой прямой планки подобное преимущество только ускоряет процесс, а при работе со сложным пространственным изделием оно становится гораздо более важным.

Короб, поддон или фасадную кассету после каждого сгиба приходится разворачивать и заново устанавливать относительно рабочей линии. По мере формирования стенок деталь становится более объёмной и удерживать её одной рукой становится неудобно. Ножное управление позволяет оператору контролировать заготовку обеими руками вплоть до момента окончательной фиксации.

Для уменьшения физической нагрузки гибочная балка оснащена системой пружин. Они компенсируют часть массы подвижного рабочего узла и облегчают его перемещение во время формирования профиля. Это особенно полезно при деталях с большим количеством сгибов, когда на одну заготовку приходится выполнять несколько повторяющихся рабочих циклов.

Ручной привод при этом сохраняет одно из основных преимуществ оборудования данного типа — оператор непосредственно контролирует процесс деформации металла. При единичном изготовлении сложных деталей можно плавно подводить балку к необходимому положению и визуально контролировать формирование каждого участка.

В конструкции предусмотрена регулировка толщины листа. Она позволяет настроить взаимное положение рабочих элементов с учётом используемой заготовки. Корректная настройка необходима как для надёжной фиксации материала, так и для правильного формирования профиля без чрезмерной нагрузки на станок.

Дополнительно предусмотрены ограничители угла гиба. При изготовлении партии одинаковых деталей оператор может заранее установить необходимое конечное положение балки и повторять операцию на следующих заготовках. Такой механический способ повышения повторяемости особенно удобен при мелкосерийном производстве корпусов, кассет и других изделий одного типоразмера.

Основой STALEX PBB 2050/3SH является прочная стальная конструкция, рассчитанная на ежедневную профессиональную эксплуатацию. Жёсткость станины необходима для поддержания правильного взаимного положения сразу трёх сегментных рабочих балок. Чем сложнее конфигурация инструмента, тем важнее стабильная базовая геометрия самого оборудования.

Особую область применения модели составляет производство вентилируемых фасадов и фасадных кассет. Для подобных изделий характерно наличие нескольких бортов, внутренних отгибов и участков сложной конфигурации. Три сегментные балки позволяют подготавливать рабочую зону с учётом уже выполненных переходов, а проходная конструкция не ограничивает размеры основной поверхности кассеты.

В производстве металлических кожухов и корпусов станок позволяет формировать значительную часть изделия из единого листа. Это востребовано при изготовлении защитных элементов для оборудования, вентиляционных установок, электротехнических систем и различных производственных машин. Чем меньше отдельных частей требуется сваривать или дополнительно соединять, тем рациональнее может быть последующая сборка конструкции.

При изготовлении поддонов и лотков преимущество даёт возможность гибки по четырём сторонам. Из раскроенной плоской заготовки последовательно формируются борта, после чего получается объёмное изделие. Перестройка сегментов позволяет выполнять последние сгибы даже при наличии уже поднятых соседних стенок.

Модель востребована и в единичном производстве нестандартных деталей. Здесь преимущества программируемого оборудования не всегда оправдывают время и затраты на подготовку, тогда как сегментный ручной листогиб позволяет сравнительно быстро подобрать конфигурацию оснастки и изготовить изделие по индивидуальному чертежу.

При мелкосерийной работе один раз собранную комбинацию сегментов можно сохранить для обработки всей партии. Ограничители угла помогают повторять требуемую геометрию, а ножной привод ускоряет переустановку заготовок. Таким образом ручная машина может обеспечивать рациональный производственный цикл без использования сложных систем автоматического управления.

Необходимо учитывать, что преимущества PBB 2050/3SH заключаются не просто в наличии съёмного верхнего инструмента. Именно сегментирование всех трёх основных балок качественно отличает модель от обычного коробочного листогиба. Оператор получает возможность изменять не только зону прижима сверху, но и конфигурацию нижней опоры и непосредственно гибочного элемента.

Это особенно ценно при работе с деталями, форма которых постепенно становится препятствием для последующих операций. Там, где цельная нижняя балка или гибочный элемент уже не позволили бы правильно установить изделие, соответствующий участок сегментной системы можно освободить.

Станок листогибочный ручной STALEX PBB 2050/3SH (373166) предназначен прежде всего для тех производственных задач, где стандартных возможностей обычного ручного листогиба недостаточно. Три сегментные балки, по 15 элементов на каждой, проходная конструкция, вертикальный ход верхней прижимной балки, ножное управление, система пружин и механические регулировки позволяют выполнять сложную многостороннюю гибку и адаптировать рабочую зону под геометрию конкретного изделия.

Набор сегментов размером от 25 до 400 мм, ширина гибочной балки 15 мм, рабочая поверхность верхнего сегмента 45 мм и увеличенный просвет до 100 мм без сегмента создают условия для обработки коробов, поддонов, фасадных кассет, кожухов и нестандартных профильных конструкций. Благодаря возможности формировать не только четыре стороны, но и выполнять дополнительные, в том числе непараллельные сгибы, STALEX PBB 2050/3SH является специализированным и универсальным решением для профессионального производства сложных пространственных изделий из листового металла.
