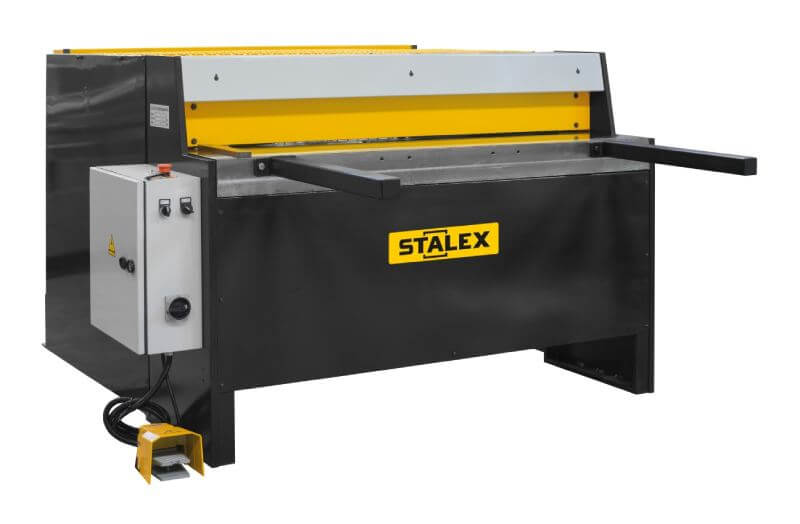

Гильотина гидравлическая STALEX HSB 2500×6 (101925)

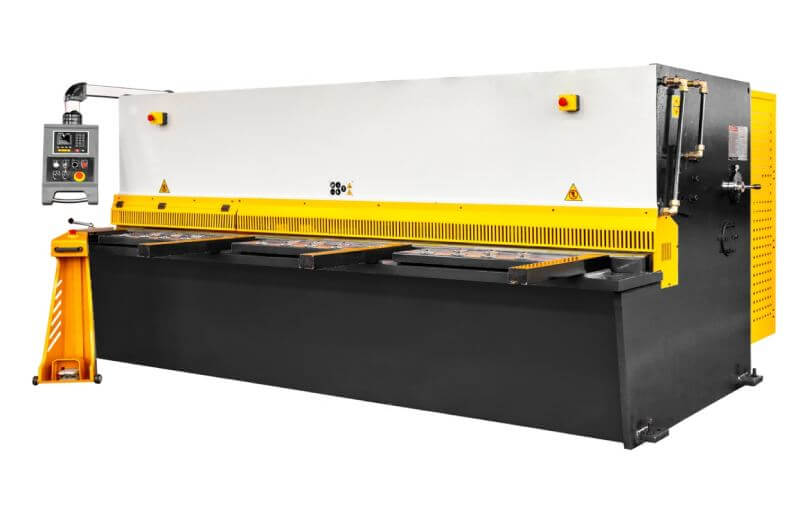

Гильотина гидравлическая STALEX HSB 2500×6 (101925) — промышленный станок для прямолинейной резки листового металла, предназначенный для эксплуатации в машиностроении, металлургии и на других производственных предприятиях. Модель рассчитана на обработку листа шириной до 2500 мм и толщиной от 0,6 до 6 мм. Гидравлический привод, массивная сварная конструкция и поворотная режущая балка формируют рабочую схему оборудования для регулярного раскроя металлических заготовок.

Режущая балка перемещается относительно неподвижной точки, а усилие на неё передаётся гидроцилиндрами. Угол резания составляет 1°30′. Верхний подвижный нож взаимодействует с неподвижным ножом рабочего стола, обеспечивая последовательное разделение листа по линии реза. Рабочие режущие элементы имеют закалённые кромки.

Для адаптации ножевого узла к характеристикам материала предусмотрена механическая регулировка зазора между верхним и нижним лезвиями. Узел настройки расположен на боковой стороне рамы, что позволяет изменять параметр с учётом толщины, марки и коэффициента материала. Такая регулировка является важной частью подготовки гильотины при переходе на лист с другими характеристиками.

Перед выполнением реза используется система предварительного прижима, фиксирующая заготовку в рабочем положении. Для задания размера детали предусмотрен моторизированный задний упор с диапазоном перемещения 20–600 мм. Его положение изменяется приводом; конструкцией также предусмотрена возможность понижения скорости перемещения упора.

Рабочий стол оборудован шариковыми опорами, облегчающими перемещение листового металла к зоне резания. Дополнительно предусмотрены четыре поддерживающих кронштейна. Передние рычаги имеют ручную регулировку и используются для установки длины и положения заготовки. Высота рабочего стола составляет 800 мм, глубина зева — 150 мм.

В стандартной комплектации станка предусмотрен NC-контроллер, с помощью которого осуществляется управление соответствующими функциями оборудования. Органы управления и встроенный контроллер размещены на подвижном блоке, позволяя располагать его относительно рабочей зоны в зависимости от выполняемой операции.

Рама STALEX HSB 2500×6 представляет собой цельную сварную конструкцию. По данным производителя, после сварки она проходит термическую обработку, направленную на снижение внутренних напряжений и повышение стабильности конструкции. Такое исполнение применяется для сохранения необходимой жёсткости при работе режущего механизма.

Гидравлическая система выполнена во встроенном исполнении и обеспечивает работу основных исполнительных механизмов. Объём масляного бака составляет 215 л. Электродвигатель имеет мощность 7,5 кВт. В электрической части оборудования применяются компоненты Schneider.

Последовательность работы включает размещение листа на столе, его позиционирование относительно линии реза, установку заднего упора, настройку межножевого зазора и фиксацию материала системой предварительного прижима. После запуска гидравлического цикла режущая балка совершает рабочее движение и выполняет раскрой установленной заготовки.

Габаритные размеры станка составляют 3200 × 1680 × 1750 мм, масса — около 5000 кг. Значительный вес соответствует массивной стационарной конструкции оборудования и должен учитываться при подготовке производственной площадки, перемещении и монтаже гильотины.

Гильотина гидравлическая STALEX HSB 2500×6 (101925) рассчитана на резку металлического листа длиной до 2500 мм и толщиной до 6 мм. Поворотная режущая балка, гидравлический привод, предварительный прижим, регулируемый межножевой зазор, моторизированный задний упор, шариковые опоры стола и NC-управление образуют рабочую конфигурацию модели для производственного раскроя листового металла в пределах заявленных технических характеристик.
