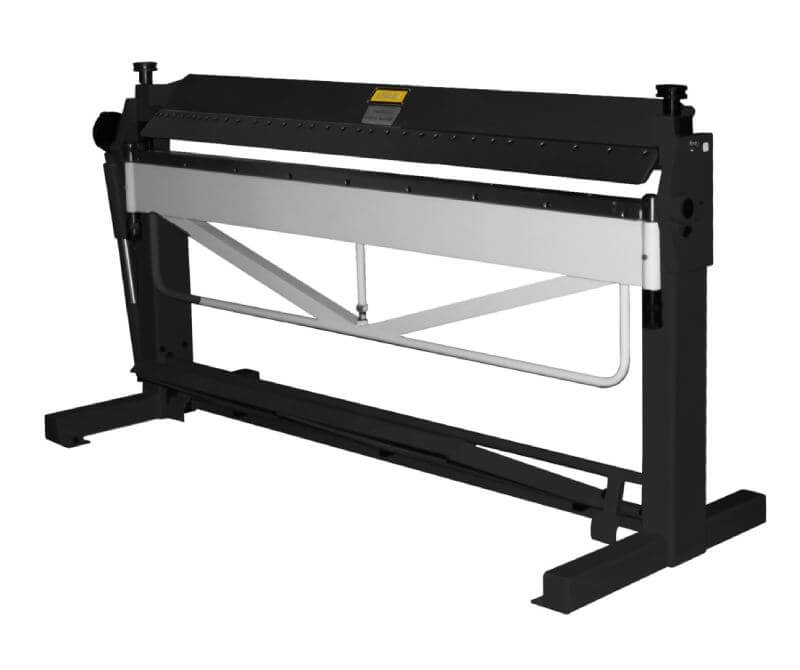

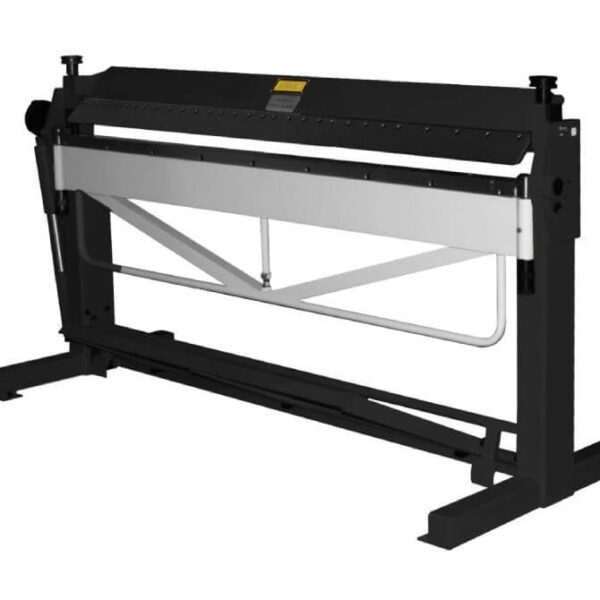

Станок листогибочный ручной STALEX PBB 2020/1.2 (373153)

Станок листогибочный ручной STALEX PBB 2020/1.2 (373153) — профессиональная сегментная листогибочная машина для изготовления изделий сложной пространственной формы из листового металла. Модель рассчитана на рабочую длину до 2020 мм и обработку низкоуглеродистой или углеродистой стали толщиной до 1,2 мм при прочности материала менее 400 МПа. Благодаря сегментной верхней балке, проходной конструкции и вертикальному механизму прижима станок позволяет выполнять последовательную гибку по нескольким сторонам заготовки и производить короба, поддоны, фасадные кассеты, кожухи, лотки, панели и другие профильные металлоизделия.

Главная особенность STALEX PBB 2020/1.2 заключается в сочетании двухметровой рабочей длины с набором съёмных прижимных сегментов. В отличие от листогиба с цельным верхним инструментом, такая конструкция позволяет освобождать отдельные участки рабочей зоны, чтобы уже сформированные стенки детали не мешали выполнению последующих сгибов. За счёт этого станок особенно эффективен при изготовлении четырёхсторонних изделий и сложных коробчатых профилей.

Верхняя прижимная балка состоит из 14 сегментов различной ширины: 25, 30, 35, 40, 45, 50, 75, 100, 150, 200, 250, 250, 270 и 500 мм. Широкий диапазон размеров позволяет комбинировать элементы и подбирать рабочую ширину под конкретную деталь. Малые сегменты удобны при изготовлении узких коробов и деталей с небольшими участками гиба, а крупные элементы позволяют быстро формировать рабочую зону для длинных сторон панелей, поддонов и кассет.

Именно наличие сегментов делает PBB 2020/1.2 специализированным решением для пространственной гибки. Например, при изготовлении прямоугольного короба сначала формируется одна стенка, затем заготовка разворачивается и выполняется следующий сгиб. По мере появления вертикальных бортов отдельные сегменты снимаются или переставляются таким образом, чтобы готовые части изделия свободно проходили рядом с прижимной балкой. Это позволяет выполнить все необходимые операции на одном станке.

Максимальная рабочая длина составляет 2020 мм, поэтому оборудование подходит для изготовления достаточно протяжённых деталей. По сравнению с компактными сегментными листогибами модель позволяет работать с более длинными корпусными и фасадными элементами, сохраняя возможность четырёхсторонней гибки. Такой формат востребован в производстве вентилируемых фасадов, металлической мебели, технических корпусов, электротехнических шкафов, вентиляционных изделий и разнообразных деталей промышленного назначения.

Максимальная толщина обрабатываемого листа составляет 1,2 мм при условии, что предел прочности низкоуглеродистой или углеродистой стали не превышает 400 МПа. При работе на предельной толщине необходимо учитывать фактические характеристики конкретного материала. Более прочная сталь требует большего усилия при пластической деформации, поэтому возможность обработки листа максимального размера и толщины одновременно может зависеть от его механических свойств.

Для легированных, нержавеющих, холоднокатаных и других материалов, не относящихся к стандартной группе углеродистых сталей, рабочий режим необходимо подбирать отдельно. Их прочностные характеристики могут значительно отличаться, поэтому номинальную толщину 1,2 мм нельзя автоматически переносить на любой тип металла.

Диапазон угла гибки от 0 до 135° позволяет выполнять большинство операций, необходимых при изготовлении корпусных и профильных изделий. На станке можно формировать прямоугольные сгибы, отбортовки, борта, Г- и П-образные элементы, а также создавать более сложные сечения несколькими последовательными переходами. Возможность повторно позиционировать одну и ту же заготовку особенно важна при производстве объёмных изделий.

Ширина гибочной балки составляет 15 мм. Компактный рабочий элемент удобен при изготовлении деталей с относительно небольшими полками и позволяет формировать профили, для которых массивная широкая балка была бы менее подходящей. Это повышает универсальность станка при работе с корпусными и фасадными изделиями сложной конфигурации.

Верхняя сегментная балка имеет максимальный ход 47 мм. Значительный подъём обеспечивает пространство для установки и извлечения заготовки, в том числе после формирования первых бортов. Высота в прижатом состоянии при снятом сегменте составляет 25 мм, что дополнительно облегчает прохождение уже согнутых участков детали через свободные зоны прижимного инструмента.

Важным конструктивным преимуществом STALEX PBB 2020/1.2 является вертикальный ход прижимной балки. Она перемещается параллельно основной рабочей поверхности, а не по дуговой траектории обычного осевого прижимного механизма. Благодаря этому заготовка фиксируется между более параллельными поверхностями, а усилие прижима распределяется по всей длине рабочей зоны.

Для двухметрового станка равномерность прижима особенно важна. При работе с длинной заготовкой недостаточная фиксация одного из участков может вызвать смещение металла относительно линии гиба и привести к изменению геометрии готовой детали. Вертикальный механизм помогает надёжнее удерживать лист непосредственно перед формированием сгиба.

Станок имеет проходную конструкцию без ограничения глубины подачи материала. Лист может свободно перемещаться через рабочую зону, поэтому расположение линии сгиба не определяется глубиной корпуса оборудования. Это позволяет работать с широкими заготовками и формировать детали, размер которых значительно превышает расстояние от передней кромки станка до его основания.

Такая компоновка особенно полезна при производстве вентилируемых фасадов. Фасадные кассеты и панели могут иметь значительные размеры, а линии гиба располагаются по периметру заготовки. Свободная подача листа позволяет последовательно обработать каждую сторону и получить жёсткую пространственную деталь с отбортованными краями.

В производстве поддонов и лотков преимущества сегментной балки проявляются ещё нагляднее. Из плоской заготовки последовательно поднимаются четыре стенки. После первых операций уже сформированные борта занимают пространство возле верхнего инструмента, поэтому возможность снять отдельные сегменты становится необходимой для завершения детали. STALEX PBB 2020/1.2 изначально рассчитан на подобные технологические задачи.

Для управления прижимной системой используется ножной привод. Он позволяет фиксировать и освобождать заготовку ногой, оставляя обе руки свободными. Оператор может одновременно поддерживать достаточно длинный лист, точно совмещать разметку с рабочей линией и контролировать его положение непосредственно перед зажимом.

Ножной привод особенно удобен при работе с пространственными деталями. После каждого сгиба изделие необходимо развернуть, переместить и вновь точно установить между рабочими элементами. Возможность выполнять прижим без использования рук ускоряет этот процесс и снижает вероятность смещения заготовки во время фиксации.

Для облегчения движения гибочной балки применяется пружинная система компенсации. Пружины принимают на себя часть веса рабочего элемента и уменьшают усилие, которое должен прикладывать оператор. При выполнении нескольких сгибов на каждой детали это существенно влияет на удобство работы, особенно в условиях серийного или мелкосерийного производства.

Несмотря на полностью ручной принцип действия, станок ориентирован на профессиональную эксплуатацию. Его конструкция не требует подключения к гидравлической станции или электроприводу, однако массивная стальная станина обеспечивает необходимую жёсткость при работе с двухметровыми заготовками. Это делает модель удобной для предприятий, которым требуется достаточно мощный и универсальный листогиб без сложной силовой системы.

Стальная конструкция способствует сохранению взаимного положения основных рабочих узлов под нагрузкой. При гибке листа длиной до 2020 мм усилие распределяется по значительной площади, поэтому жёсткость станины непосредственно влияет на равномерность будущего профиля и повторяемость результата.

Масса станка составляет около 490 кг нетто, а масса оборудования в упаковке — около 640 кг. Значительный вес повышает устойчивость машины при ручной гибке и соответствует её стационарному профессиональному назначению. Размер упаковки составляет 2470 × 940 × 1320 мм, что необходимо учитывать при организации транспортировки, разгрузки и размещения станка в цехе.

Одной из основных областей применения STALEX PBB 2020/1.2 является производство металлических корпусов и кожухов. С помощью сегментной балки можно формировать боковые стенки, отбортовки и другие элементы, необходимые для последующей сборки. Возможность выполнить несколько сгибов на одной детали сокращает количество отдельных заготовок и позволяет получать цельные пространственные компоненты.

В производстве вентилируемых фасадов станок подходит для формирования кассет, панелей, угловых элементов и других облицовочных деталей. Рабочая длина более двух метров позволяет обрабатывать достаточно крупные элементы, а сегментная конструкция обеспечивает возможность выполнять сгибы по нескольким сторонам.

На предприятиях, выпускающих металлическую мебель или электротехническую продукцию, PBB 2020/1.2 может использоваться для изготовления панелей шкафов, лотков, крышек, корпусов и монтажных элементов. Простая ручная переналадка особенно выгодна при небольшой или средней серийности, когда ассортимент изделий регулярно меняется.

Модель подходит и для ремонтно-механических мастерских. При необходимости изготовить единичный нестандартный кожух, короб или защитную панель не требуется программировать станок или заказывать специальный инструмент. Оператор подбирает комбинацию сегментов, размечает заготовку и выполняет необходимую последовательность операций.

При серийном производстве преимуществом становится возможность заранее сформировать нужную конфигурацию верхней балки и повторять одинаковые циклы на нескольких заготовках. Ножной прижим ускоряет позиционирование, а пружинный механизм гибочной балки уменьшает усилие при многочисленных повторениях одной операции.

Станок листогибочный ручной STALEX PBB 2020/1.2 (373153) сочетает рабочую длину 2020 мм, допустимую толщину углеродистой стали до 1,2 мм, угол гибки 0–135°, вертикальный ход прижимной балки 47 мм и полностью проходную конструкцию. Эти характеристики делают его ориентированным не только на изготовление простых открытых профилей, но прежде всего на производство пространственных металлоизделий.

Набор из 14 сегментов шириной от 25 до 500 мм, ножной механизм управления прижимом и пружинная компенсация гибочной балки позволяют адаптировать оборудование под разные размеры и формы продукции. STALEX PBB 2020/1.2 особенно эффективен при производстве коробов, поддонов, фасадных кассет, кожухов, лотков и корпусных деталей, когда необходимо выполнить несколько последовательных сгибов на одной двухметровой заготовке и сохранить возможность свободного перемещения уже сформированных стенок относительно рабочего инструмента.
