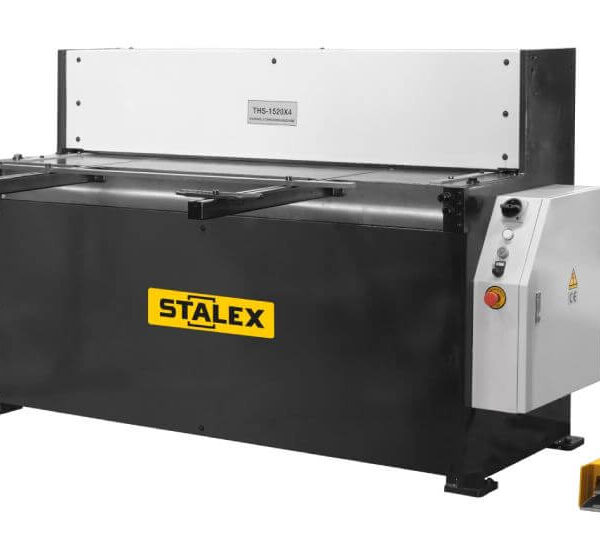

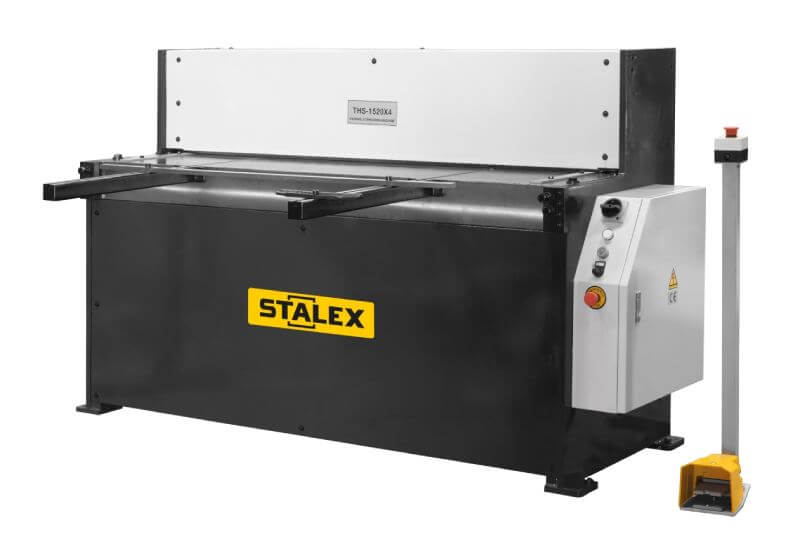

Гильотина гидравлическая STALEX THS 1320×2.5 (386230)

Гильотина гидравлическая STALEX THS 1320×2.5 (386230) предназначена для резки листового металла толщиной до 2,5 мм. Модель оснащена гидравлическим приводом, системой предварительного прижима материала, регулируемым ножевым узлом и механическим задним упором. Конструкция предусматривает передние элементы поддержки листа и переносную ножную педаль для управления рабочим циклом.

Основу станка составляет жёсткая сварная станина. Гидравлическая система обеспечивает плавную работу исполнительных механизмов. Перед выполнением реза предусмотрен предварительный прижим материала, после которого производится движение режущего узла.

На станке установлены режущие ножи с двухсторонней заточкой. Зазор между ножами регулируется с двух сторон, что позволяет выполнять настройку режущего узла перед работой. Дополнительно предусмотрена регулировка прогиба верхней балки ножа. Угол наклона лезвия составляет 1°40′.

Ход режущего узла контролируется двумя концевыми выключателями: отдельно для верхнего и нижнего положения ножа. Такая схема позволяет задавать конечные положения его перемещения в рамках рабочего цикла.

Рабочий стол расположен на высоте 860 мм. Расстояние по столу до линии реза составляет 370 мм по измерительной линейке, а до передних удлинителей поддержки листа — 400 мм. Передние удлинители выступают от рабочего стола на 500 мм и используются для размещения листовой заготовки перед резкой.

На рабочем столе и передних удлинителях предусмотрены измерительные линейки. Смежное расположение линейки на столе и передних элементах позволяет фиксировать положение листа при подготовке к резке под углом. На обеих сторонах рабочего стола также предусмотрена измерительная разметка.

Для задания положения заготовки используется механический задний упор. Максимальное расстояние от заднего упора до линии реза составляет 650 мм. Упор выполнен съёмным, его положение регулируется механически. Направляющие оснащены измерительными линейками, которые используются при установке требуемого положения.

Управление рабочим циклом осуществляется при помощи переносной ножной педали. Предусмотрено два режима резки: разовый и автоматический. Ножная педаль позволяет запускать выбранный режим, одновременно оставляя руки оператора свободными для работы с листовой заготовкой.

Гидравлическая часть STALEX THS 1320×2.5 включает гидрорегулятор давления, гидрораспределительный насос, электромагнитный клапан двухстороннего действия и два гидроцилиндра. Масляный бак оснащён термометром и указателем уровня, позволяющими контролировать соответствующие параметры гидравлической системы.

STALEX THS 1320×2.5 (386230) комплектуется механическим задним упором, передними удлинителями поддержки листа, ножной педалью и регулируемым режущим узлом. Максимальная заявленная толщина обрабатываемого листа составляет 2,5 мм, расстояние заднего упора до линии реза — до 650 мм, а конструкция ножевого узла предусматривает двухстороннюю заточку ножей, регулировку межножевого зазора и прогиба верхней балки.
