Листогиб ручной сегментный STALEX W2.0x2040A (373126)

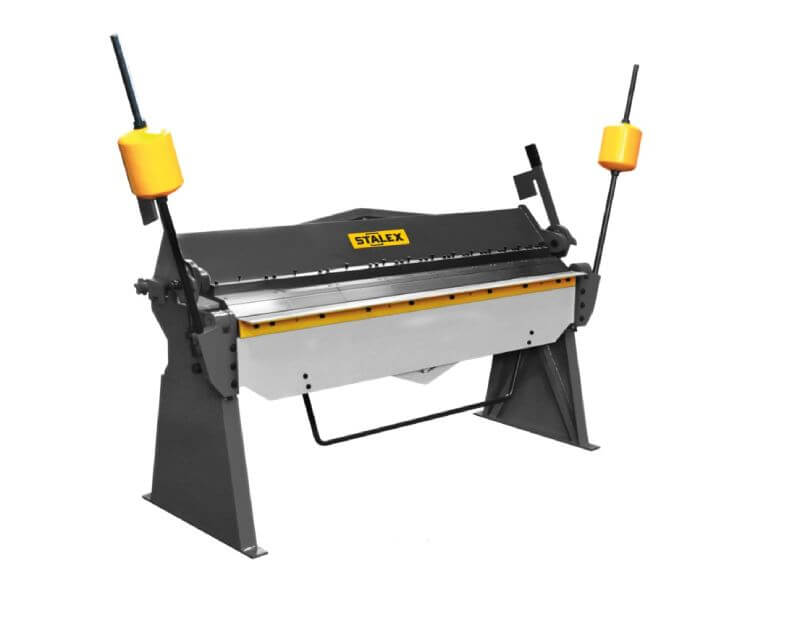

Листогиб ручной сегментный STALEX W2.0x2040A (373126) — профессиональный механический станок для гибки листового металла, предназначенный для эксплуатации в производственных цехах, жестяницких и вентиляционных мастерских, на участках изготовления кровельных и фасонных элементов. Благодаря сегментной конструкции верхней прижимной балки оборудование подходит не только для выполнения обычных прямолинейных сгибов, но и для производства коробчатых и пространственных деталей, включая поддоны, короба, вентиляционные элементы, кожухи, лотки, защитные панели и различные доборные изделия. Модель сочетает рабочую длину около двух метров, возможность обработки низкоуглеродистой стали толщиной до 2,0 мм и гибку на угол до 135°, что делает её универсальным решением для регулярной профессиональной работы.

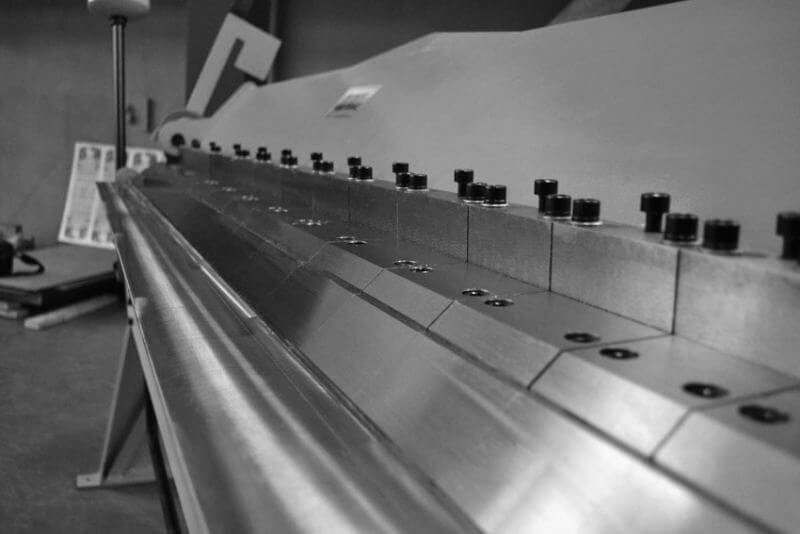

Главной особенностью STALEX W2.0x2040A является сегментная верхняя прижимная балка. В стандартной комплектации предусмотрено 13 сегментов различной длины: два элемента по 76 мм, два по 102 мм, три по 127 мм, три по 153 мм и три по 282 мм. Комбинируя сегменты, оператор может формировать рабочую зону требуемой ширины и освобождать участки для уже загнутых боковых стенок изделия. Благодаря этому станок особенно удобен при изготовлении коробов, поддонов, вентиляционных переходов и других деталей, где обычная цельная прижимная балка ограничивала бы возможность выполнения последующих сгибов.

Каждый сегмент состоит из двух конструктивных частей, что повышает его жёсткость и способствует более плотному прижиму металлической заготовки. Общая ширина сегмента составляет 95 мм, из которых 75 мм приходится на основную часть и 20 мм — на дополнительный элемент. Такая конструкция рассчитана на стабильную фиксацию листа во время гибки и помогает сохранять заданную геометрию даже при обработке материала значительной толщины.

Максимально допустимая толщина низкоуглеродистой стали с пределом прочности до 400 Н/мм² составляет 2,0 мм. Станок также позволяет работать с нержавеющей и холоднокатаной сталью толщиной до 1,2 мм, алюминием до 3,0 мм, мягкой латунью и мягкой медью до 2,2 мм, отожжённой фосфористой бронзой и твёрдой медью до 2,0 мм. Такой диапазон совместимых материалов делает STALEX W2.0x2040A подходящим для различных производственных задач — от изготовления стандартных стальных деталей до обработки цветных металлов, используемых в декоративных и специальных конструкциях.

При выборе максимально допустимой толщины необходимо учитывать не только вид металла, но и его фактические механические свойства. Для низкоуглеродистой стали приведённые параметры относятся к материалу с пределом прочности не более 400 МПа. Если используется более прочный сплав, допустимая толщина должна быть уменьшена, поскольку увеличение сопротивления деформации существенно повышает нагрузку на прижимную балку, гибочный механизм и станину.

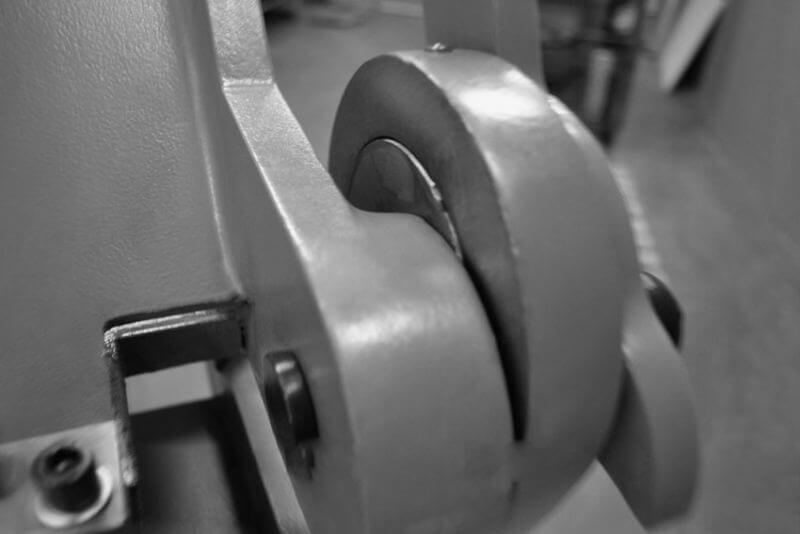

Одним из значимых преимуществ модели является эксцентриковая система прижима. Она позволяет быстро зафиксировать заготовку перед выполнением гибки и так же оперативно освободить её после завершения операции. По сравнению с традиционными винтовыми механизмами подобная схема сокращает время на повторяющиеся циклы установки листа, что особенно важно при мелкосерийном и серийном производстве однотипных изделий.

Максимальная высота подъёма прижимной балки составляет 30 мм. Этого пространства достаточно для установки листовой заготовки, её позиционирования и извлечения после выполнения сгиба. Дополнительно высота просвета верхней прижимной балки без установленного сегмента в прижатом положении составляет 125 мм, что создаёт дополнительное пространство для размещения уже сформированных частей изделия и расширяет возможности работы с коробчатыми деталями.

STALEX W2.0x2040A имеет полностью проходную конструкцию с неограниченной глубиной подачи материала. Заготовка может свободно проходить через рабочую зону, поэтому её размеры в направлении подачи не ограничиваются глубиной корпуса станка. Такая особенность особенно важна при работе с широкими листами, крупными вентиляционными элементами и панелями, когда линия сгиба располагается на значительном расстоянии от края материала.

Максимальный угол гибки составляет 135°. Такой диапазон позволяет выполнять большинство распространённых операций при производстве коробчатых, кровельных и вентиляционных изделий. На станке можно формировать прямые и более закрытые сгибы, изготавливать борта, фланцы, кромки, Г-образные и П-образные элементы, а также выполнять последовательную гибку нескольких сторон одной заготовки.

Для упрощения серийной работы в стандартную комплектацию входит ограничитель угла гиба. Он позволяет заранее установить требуемую величину перемещения гибочной балки и затем выполнять одинаковые операции на нескольких заготовках. Это способствует повторяемости геометрии и уменьшает необходимость постоянно контролировать каждый сгиб отдельным измерительным инструментом.

Гибочная балка оборудована регулируемой системой противовесов. Она компенсирует часть массы рабочего узла и уменьшает физическое усилие, необходимое оператору при подъёме балки. Возможность настройки системы позволяет адаптировать её под особенности выполняемой работы и толщину обрабатываемого металла. Это особенно полезно при регулярной эксплуатации станка, когда в течение рабочей смены выполняется большое количество сгибов.

Для повышения жёсткости на гибочную планку установлен усиливающий уголок шириной 50 мм. Он помогает уменьшить деформацию рабочего элемента под нагрузкой и способствует получению более равномерного сгиба по всей длине заготовки. При обработке листов толщиной до 2 мм жёсткость гибочной балки является важным фактором, напрямую влияющим на качество конечного изделия.

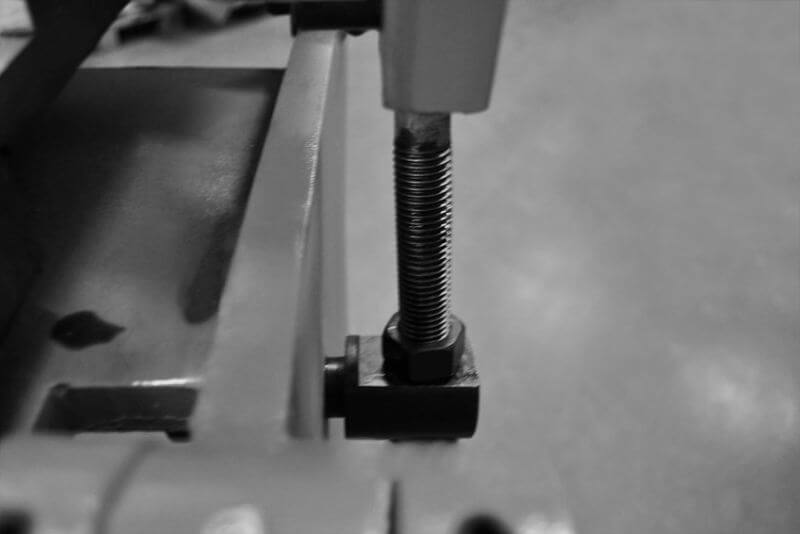

Конструкция дополнительно предусматривает регулируемые планки для настройки прогиба рабочих элементов. Они позволяют корректировать положение балок и компенсировать возможное отклонение геометрии по длине. Правильная настройка особенно важна при работе с длинными листами, поскольку даже небольшая деформация рабочего узла способна привести к различию угла в центральной и крайних частях детали.

Основой оборудования служит прочная стальная станина, обеспечивающая необходимую устойчивость и жёсткость конструкции. Значительная рабочая длина и возможность обработки толстого листа предъявляют повышенные требования к раме станка, поэтому массивное исполнение способствует стабильному взаимному положению основных узлов в процессе гибки и рассчитано на регулярное применение в цеховых условиях.

STALEX W2.0x2040A особенно востребован при производстве вентиляционных систем. Сегментная прижимная балка позволяет изготавливать прямоугольные короба, переходы, кожухи, составные части воздуховодов и другие объёмные элементы, последовательно формируя их стороны без необходимости использования нескольких различных станков. Неограниченная глубина подачи дополнительно облегчает работу с широкими заготовками.

Не менее эффективно оборудование применяется для изготовления поддонов и коробчатых деталей. Возможность снять отдельные сегменты верхней балки создаёт свободное пространство для уже сформированных стенок, благодаря чему оператор может выполнить третий и последующие сгибы без деформации ранее обработанных участков. Именно эта особенность отличает сегментный листогиб от оборудования с цельной прижимной планкой.

Станок может использоваться и для изготовления кровельных доборных элементов, металлических кожухов, защитных экранов, корпусов, лотков, облицовочных компонентов и различных деталей промышленного назначения. Работа с алюминием, медью, латунью, нержавеющей и обычной сталью позволяет применять одну машину для широкого спектра заказов.

Листогиб ручной сегментный STALEX W2.0x2040A (373126) является универсальным решением для предприятий, которым необходимо сочетание большой рабочей длины, высокой допустимой толщины металла и возможности изготовления пространственных деталей. Сегментная балка из 13 элементов, обработка низкоуглеродистой стали до 2 мм, гибка до 135°, эксцентриковый прижим, регулируемые противовесы, ограничитель угла, усиленная гибочная планка и система настройки прямолинейности обеспечивают широкие технологические возможности.

Сочетание прочной стальной конструкции, полностью проходной рабочей зоны и гибкой настройки сегментной оснастки делает STALEX W2.0x2040A особенно подходящим для профессиональных вентиляционных, жестяницких, кровельных и металлообрабатывающих производств. Станок позволяет эффективно изготавливать как стандартные прямолинейные профили, так и сложные коробчатые изделия, обеспечивая оператору высокую универсальность при ежедневной работе с листовым металлом.
