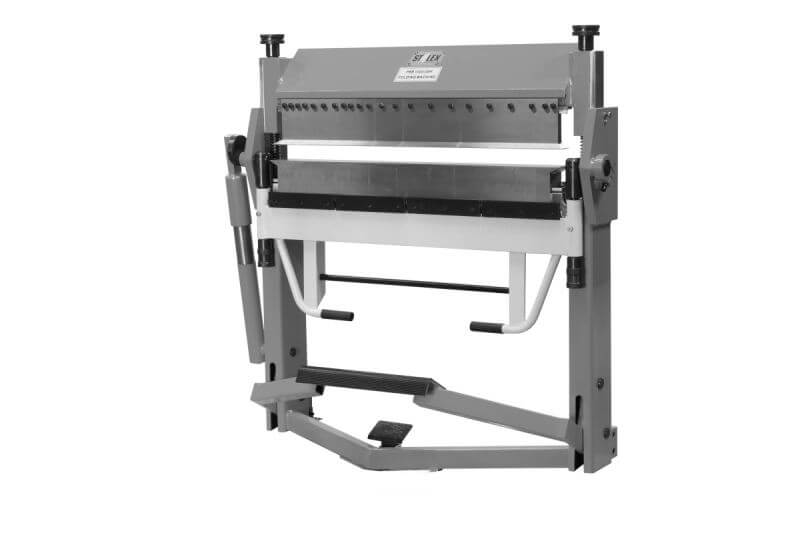

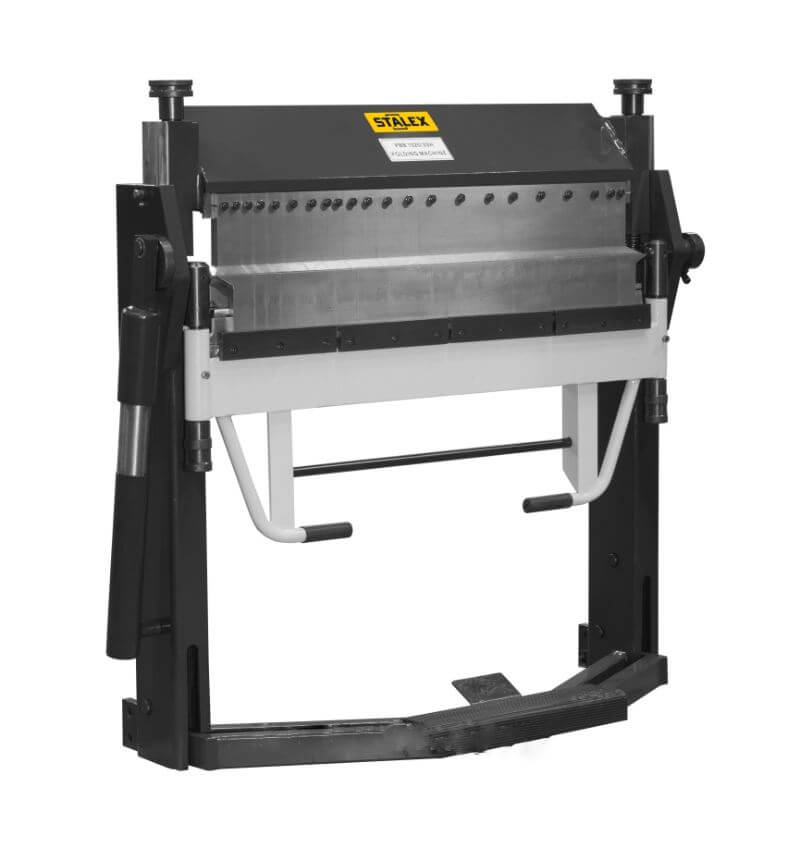

Станок листогибочный ручной сегментный STALEX W2.5x2040A (373127)

Станок листогибочный ручной сегментный STALEX W2.5x2040A (373127) предназначен для гибки листовых материалов в цеховых условиях. Оборудование применяется при изготовлении поддонов, вентиляционных труб, стандартных доборных элементов и других профильных изделий из металла. Конструкция сочетает ручной привод, верхнюю сегментную прижимную балку, эксцентриковую систему фиксации и регулируемые рабочие узлы.

Модель рассчитана на обработку различных материалов. Максимально допустимая толщина низкоуглеродистой стали с прочностью до 400 Н/мм² составляет 2,5 мм, нержавеющей стали с прочностью около 600 Н/мм² и холоднокатаной стали — 1,5 мм, алюминия — 4,0 мм, мягкой латуни и мягкой меди — 2,7 мм, отожжённой фосфористой бронзы и твёрдой меди — 2,4 мм. При работе на предельных значениях необходимо учитывать фактическую прочность конкретного материала.

Верхняя прижимная балка имеет сегментную конструкцию и комплектуется элементами нескольких размеров: 76 мм — 2 шт., 102 мм — 2 шт., 127 мм — 3 шт., 153 мм — 3 шт., 282 мм — 3 шт. Различная длина сегментов позволяет изменять конфигурацию прижимной зоны в зависимости от размеров и формы детали.

Каждый сегмент состоит из двух частей, что по конструкции станка обеспечивает дополнительную жёсткость и более плотный прижим листа. Сегменты можно использовать в различных комбинациях в пределах предусмотренной рабочей зоны.

Максимальная высота подъёма прижимной балки составляет 30 мм. Для фиксации заготовки применяется эксцентриковая система прижима, предназначенная для быстрого зажатия материала перед гибкой.

Станок выполнен без ограничения глубины подачи листа. Заготовка может проходить через рабочую зону, поэтому положение линии сгиба определяется размером изделия и задачей оператора, а не глубиной задней части станины.

Максимальный угол гибки составляет 135°. Такой диапазон позволяет выполнять основные операции по формированию листовых деталей в пределах допустимых параметров оборудования.

Гибочная балка оснащена регулируемой системой противовесов, предназначенной для облегчения её ручного перемещения при работе с металлом различной толщины. На гибочную планку установлен усиливающий уголок шириной 50 мм.

Для настройки геометрии рабочих элементов предусмотрены регулирующие штанги гибочной и прижимной балок. Они используются для корректировки прогиба соответствующих планок в соответствии с предусмотренной производителем процедурой регулировки.

Основу STALEX W2.5x2040A составляет стальная станина, обеспечивающая необходимую жёсткость конструкции при эксплуатации. Оборудование рассчитано на стационарное использование в производственных и цеховых условиях.

Сегментная верхняя балка позволяет адаптировать прижимную зону под конкретную заготовку, а проходная конструкция — работать с листами, для которых важна свободная подача через станок. В сочетании с эксцентриковым механизмом это обеспечивает удобную организацию последовательных ручных операций.

Станок листогибочный ручной сегментный STALEX W2.5x2040A (373127) представляет собой цеховой листогиб с верхней сегментной балкой, эксцентриковым прижимом, свободной глубиной подачи, максимальным углом гибки 135°, системой противовесов и регулировочными штангами рабочих балок. Модель подходит для обработки листовых материалов разной толщины в пределах заявленных производителем характеристик.
