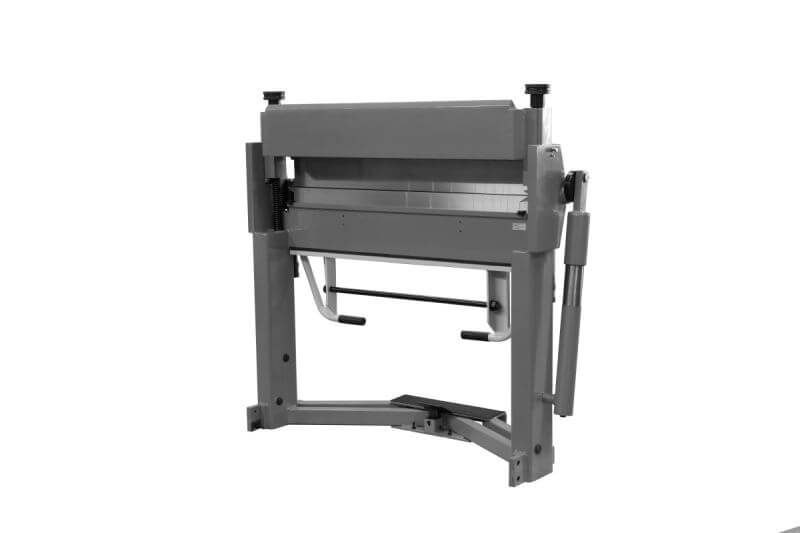

Станок листогибочный ручной сегментный STALEX PBB 1270/3SH (373164)

Станок листогибочный ручной сегментный STALEX PBB 1270/3SH (373164) — профессиональное оборудование для изготовления сложных пространственных деталей из листового металла. Модель позволяет выполнять четыре и более сгибов относительно основной поверхности заготовки, включая непараллельные линии гиба, поэтому подходит для коробов, поддонов, фасадных кассет, кожухов и других профильных изделий.

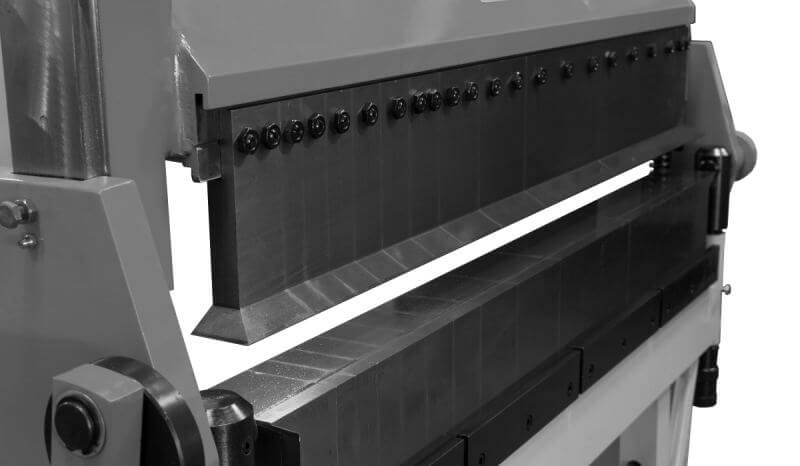

Главная особенность STALEX PBB 1270/3SH — наличие трёх сегментных балок: верхней прижимной, гибочной и нижней основной. Такая компоновка позволяет изменять конфигурацию сразу в трёх рабочих зонах и освобождать пространство для уже сформированных стенок, бортов и выступающих участков детали. Это особенно важно при последовательной гибке сложных изделий, которые после первых операций перестают быть плоскими.

Каждая из трёх балок оснащена 13 сегментами различной длины: 75, 25, 30, 35, 40, 45, 50, 75, 100, 200, 250, 270 и 75 мм. Комбинируя элементы, оператор может собрать рабочую конфигурацию под конкретную геометрию изделия. Небольшие сегменты удобны для узких участков и коротких полок, более крупные — для длинных сторон и широких зон прижима.

Рабочая длина станка составляет 1270 мм, а максимальная толщина низкоуглеродистой и углеродистой стали — 1,5 мм при пределе прочности материала менее 400 МПа. При работе с более прочной сталью допустимая толщина может быть меньше, поскольку фактическая нагрузка определяется не только размером листа, но и его механическими свойствами.

Для легированных, нержавеющих, холоднокатаных и других сталей режим следует подбирать отдельно. Номинальный предел 1,5 мм относится именно к материалам, соответствующим ограничению по прочности до 400 МПа.

Максимальный угол гибки составляет 150°. Станок позволяет формировать прямые и тупые углы, борта, отбортовки и сложные профили, получаемые несколькими последовательными переходами. Для повторяющихся операций предусмотрены ограничители угла гиба, которые помогают воспроизводить одинаковую геометрию в серии деталей.

Дополнительно имеется регулировка под толщину листа. Она используется для настройки взаимного положения рабочих элементов в зависимости от применяемого материала и помогает обеспечить корректный прижим заготовки перед гибкой.

Ширина гибочной балки составляет 15 мм, а ширина рабочей части сегментов верхней прижимной балки — 45 мм. Такая геометрия позволяет работать с достаточно компактными полками и деталями развитого профиля.

Верхняя прижимная балка имеет вертикальный ход, поэтому рабочие поверхности перемещаются параллельно друг другу. Это обеспечивает более равномерную фиксацию листа по сравнению с обычным осевым прижимом, где балка движется по дуге.

Максимальная высота подъёма прижимной балки составляет 45 мм. При снятом сегменте и прижатой верхней балке свободный просвет достигает 100 мм, что позволяет размещать в рабочей зоне уже сформированные участки детали.

Станок выполнен без ограничения глубины подачи листа. Заготовку можно свободно перемещать через рабочую зону и располагать линию сгиба на необходимом расстоянии от края, что особенно удобно при обработке широких панелей и деталей с большой центральной поверхностью.

Для управления прижимом предусмотрен ножной привод. Оператор удерживает и позиционирует заготовку обеими руками, а фиксацию выполняет ногой. Это упрощает работу с объёмными деталями, которые после каждого сгиба необходимо разворачивать и устанавливать в новое положение.

Перемещение гибочной балки облегчает пружинная система компенсации. Она снижает усилие при ручной работе и делает выполнение нескольких последовательных сгибов менее трудоёмким.

Основой оборудования служит прочная стальная конструкция, рассчитанная на профессиональную эксплуатацию. Масса станка составляет около 465 кг, брутто — 510 кг, размер упаковки — 1710 × 1000 × 1420 мм. Массивная станина обеспечивает необходимую устойчивость при работе с листом толщиной до 1,5 мм.

На практике STALEX PBB 1270/3SH особенно полезен там, где необходимо сформировать сложную деталь из одной плоской заготовки. После каждого сгиба изделие переориентируется, а конфигурация сегментов при необходимости изменяется так, чтобы сформированные участки не мешали следующей операции.

При мелкосерийном производстве однажды подобранную комбинацию сегментов и ограничителей можно сохранить для всей партии. Это позволяет повторять одинаковую последовательность операций без программирования и сложной автоматизации.

Станок листогибочный ручной сегментный STALEX PBB 1270/3SH (373164) сочетает рабочую длину 1270 мм, толщину углеродистой стали до 1,5 мм, угол гибки до 150°, три сегментные балки, вертикальный прижим, регулировку под толщину материала, свободный просвет до 100 мм и ножное управление. Такая конструкция рассчитана на сложную многостороннюю гибку и изготовление пространственных деталей с высокой гибкостью переналадки.
