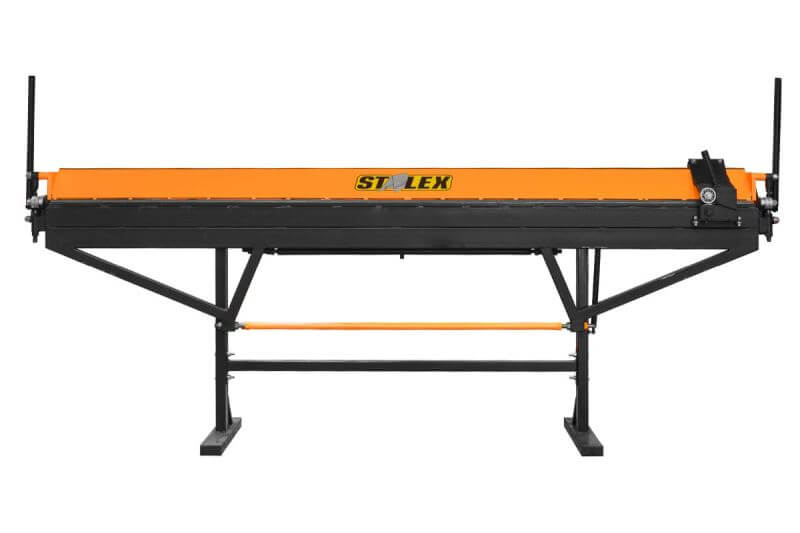

Станок листогибочный ручной STALEX LBM 3500 (101140)

Станок листогибочный ручной STALEX LBM 3500 (101140) — профессиональный проходной листогиб для раскроя, гибки и формовки длинномерных заготовок из тонколистового металла. Модель ориентирована на производство кровельных, фасадных, вентиляционных и отделочных элементов, а также различных профильных металлоизделий, для которых особенно важна большая рабочая длина и возможность свободно подавать лист через станок. Оборудование может использоваться как в производственном цехе, так и непосредственно на строительной площадке, где требуется быстро изготавливать детали под конкретные размеры объекта.

Главное практическое преимущество STALEX LBM 3500 — возможность работать с длинными листовыми заготовками без ограничения по глубине подачи. Проходная конструкция не ограничивает расстояние от края листа до будущей линии сгиба, поэтому оператор может обрабатывать не только узкие полосы, но и широкие панели, элементы коробов, детали квадратной вентиляции и другие крупноформатные изделия. Это значительно расширяет область применения станка по сравнению с оборудованием закрытого типа.

Модель хорошо подходит для производства отливов, откосов, карнизных и торцевых планок, элементов примыкания, наружных углов, защитных профилей, фасадных деталей и компонентов внутренней отделки зданий. Большая длина рабочей зоны позволяет получать протяженные изделия цельными, уменьшая количество соединений при последующем монтаже. Для кровельных и фасадных работ это особенно важно, поскольку длинная деталь без дополнительных стыков проще устанавливается и позволяет сформировать более аккуратную линию отделки.

Станок предназначен прежде всего для обработки тонколистовой оцинкованной стали толщиной до 0,7 мм в пределах допустимых механических характеристик материала. При выборе рабочего режима необходимо учитывать не только фактическую толщину листа, но и его прочность, поскольку одинаковые по размеру заготовки из разных марок металла могут существенно различаться по сопротивлению пластической деформации. Соблюдение допустимых параметров снижает нагрузку на рабочие балки и способствует сохранению геометрии оборудования при продолжительной эксплуатации.

Особенно полезна проходная схема при изготовлении квадратной и прямоугольной вентиляции. Для формирования вентиляционного короба необходимо последовательно выполнить несколько сгибов на одной широкой заготовке. Отсутствие заднего ограничения позволяет свободно перемещать лист после каждого рабочего цикла, разворачивать его и формировать следующую стенку изделия. Благодаря этому STALEX LBM 3500 способен использоваться не только как кровельный листогиб, но и как полноценный инструмент для жестяницких и вентиляционных мастерских.

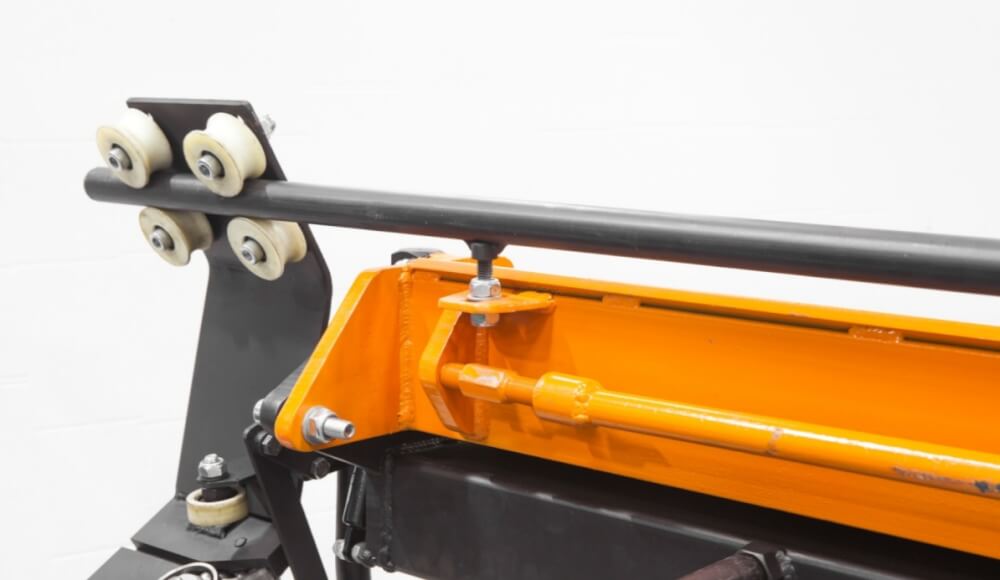

Помимо гибки, оборудование позволяет выполнять раскрой металлического листа. В стандартную комплектацию входит роликовый отрезной нож, поэтому подготовку полосы необходимой ширины можно выполнять непосредственно на листогибочном участке. Это особенно удобно при изготовлении доборных элементов: оператор сначала отрезает заготовку нужного размера, а затем сразу переходит к формированию ее профиля без перемещения материала к отдельной гильотине.

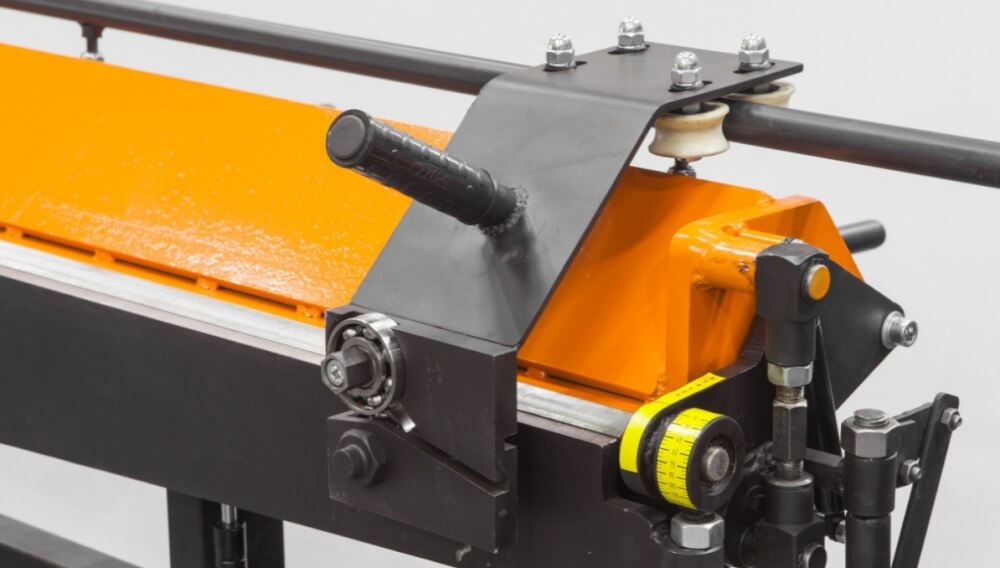

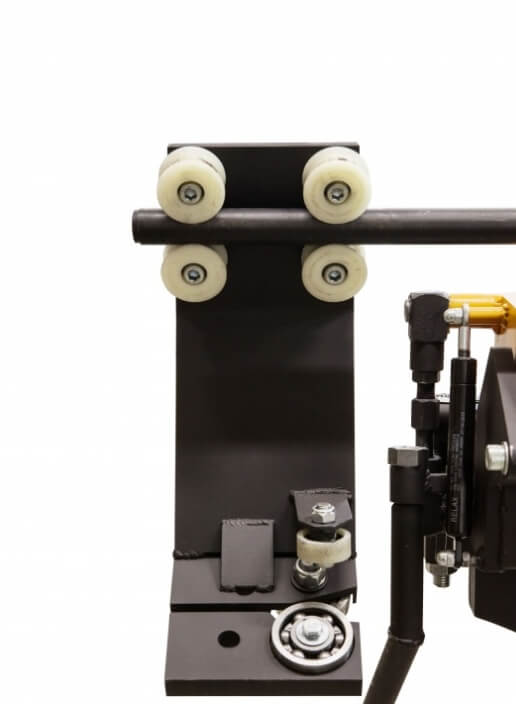

Режущий узел оснащен роликами шириной 16 мм и диаметром 60 мм. Роликовый принцип позволяет выполнять продольный раскрой тонколистового материала непосредственно вдоль рабочей линии станка. Для производства небольших и средних серий возможность совмещать резку и гибку на одном рабочем месте помогает сократить число технологических переходов и рациональнее использовать площадь мастерской.

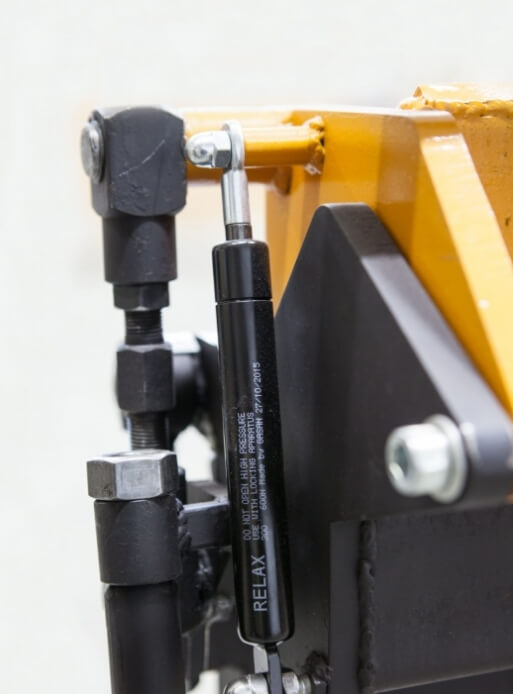

Конструкция STALEX LBM 3500 предусматривает газовую компенсацию подвижных рабочих элементов. Привод прижимной балки и нижней гибочной балки оснащен газовыми амортизаторами, которые принимают на себя часть нагрузки и перераспределяют усилие оператора. На длинномерном ручном листогибе такая система имеет особенно большое значение, поскольку рабочие балки обладают заметной массой, а в течение смены их приходится многократно поднимать и опускать.

Газовый амортизатор прижимного узла облегчает открытие рабочей зоны перед установкой очередного листа и последующий прижим заготовки. Компенсация гибочной балки помогает плавнее выполнять формование профиля и уменьшает нагрузку на руки оператора. Таким образом сохраняется простота механического оборудования, но работа становится значительно удобнее по сравнению с конструкциями, где весь вес подвижных элементов приходится перемещать без вспомогательных механизмов.

Основа станка выполнена в виде жесткой стальной станины, рассчитанной на эксплуатацию с длинными металлическими заготовками. Для листогиба такого формата жесткость конструкции является принципиально важной характеристикой. При формировании протяженного сгиба нагрузка действует сразу на большую часть балки, поэтому недостаточная жесткость способна привести к различию угла между центральной и крайними участками детали.

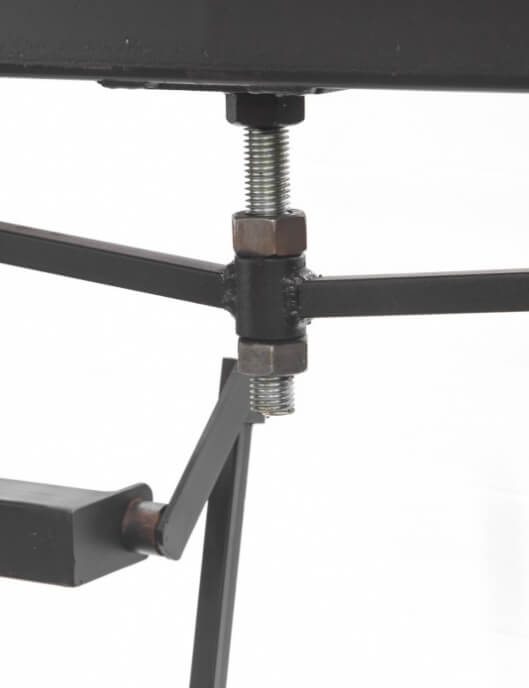

Для компенсации подобных особенностей STALEX LBM 3500 имеет развитую систему регулировки гибочной балки с двумя отдельными штангами. Верхняя штанга предназначена для компенсации прогиба в средней части рабочего элемента. Нижняя штанга позволяет корректировать положение балки по краям. Раздельная настройка этих участков дает возможность точнее выставить рабочую геометрию станка и особенно полезна именно на длинномерной модели.

На практике такая регулировка позволяет добиваться более равномерного сгиба по всей длине заготовки. Например, если после продолжительной эксплуатации или изменения рабочего режима центральная часть балки начинает незначительно отличаться по положению от краев, оператор может выполнить соответствующую корректировку. Это важное преимущество при производстве длинных отливов, планок и профилей, где даже небольшой перепад угла становится заметен на готовом изделии.

Дополнительно STALEX LBM оснащен регулировкой нижней основной балки. Возможность корректировать ее положение расширяет диапазон сервисной и технологической настройки оборудования. Рабочие элементы можно согласовать между собой с учетом текущего состояния станка и характеристик обрабатываемого материала, поддерживая правильную геометрию рабочей зоны.

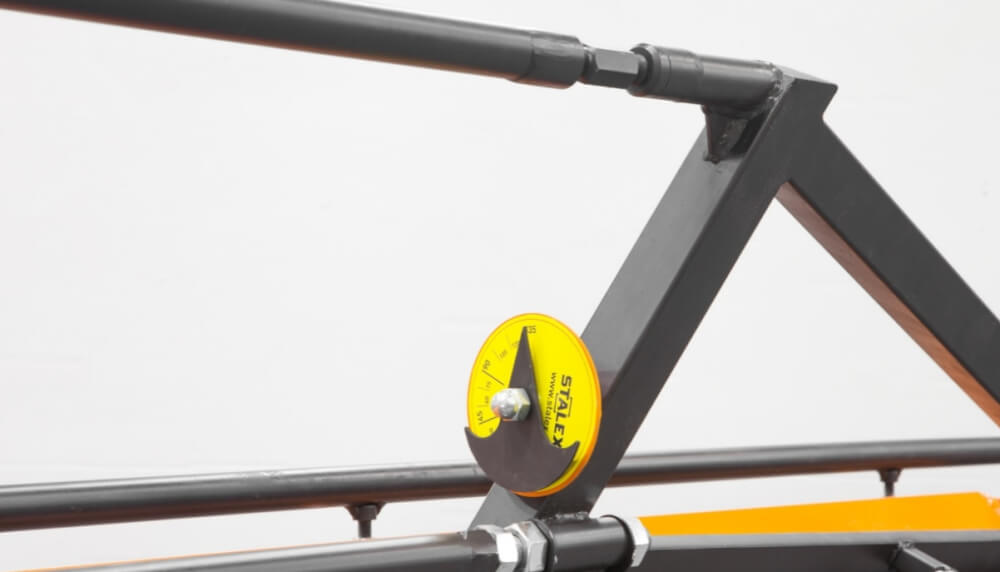

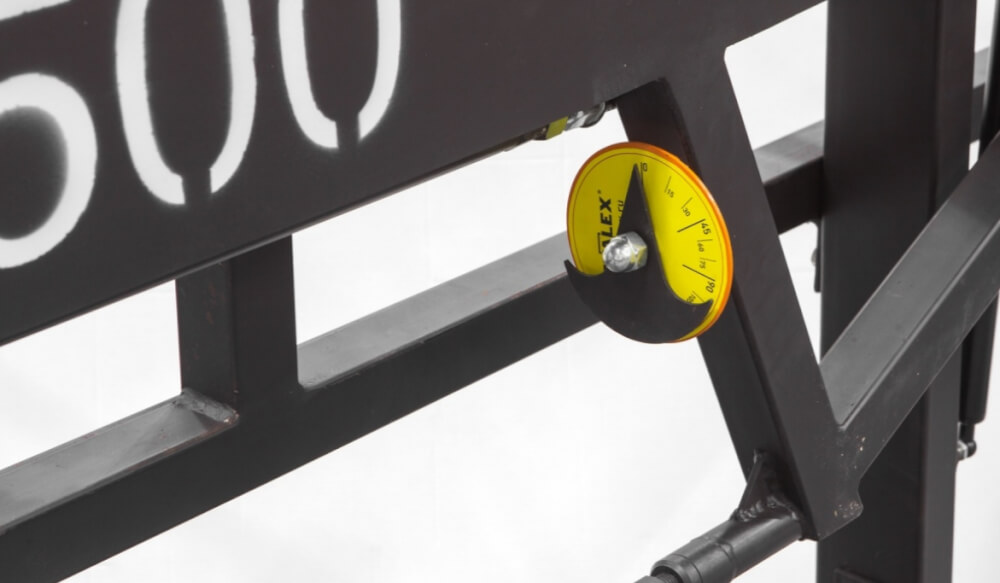

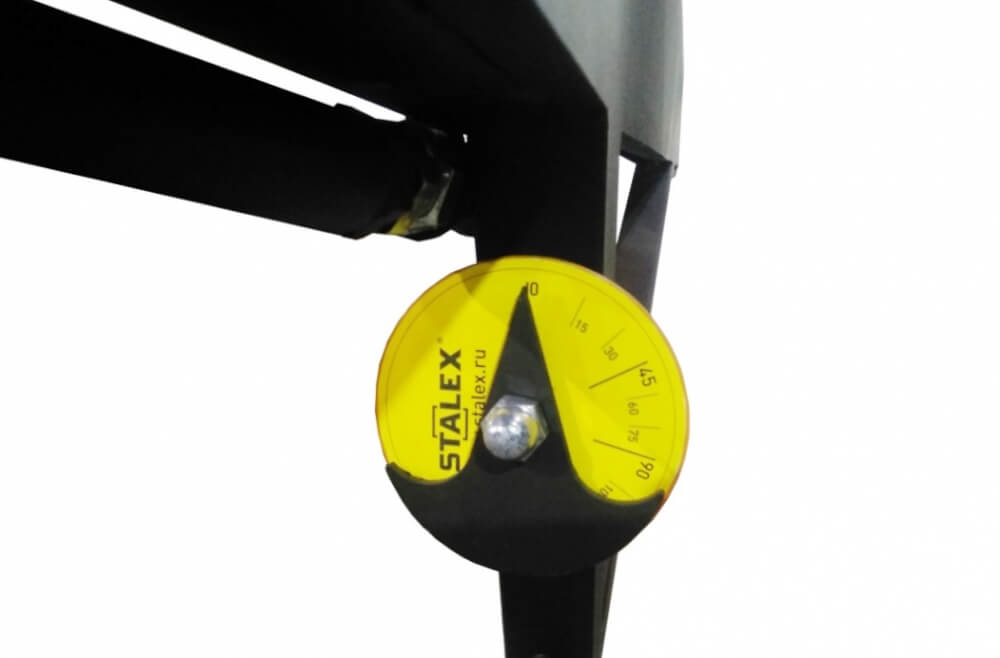

Для контроля процесса гибки по краям оборудования предусмотрены угломеры с градусной шкалой до 135°. Размещение индикаторов с двух сторон особенно удобно на длинном станке: оператор может контролировать положение балки по краям и ориентироваться по шкале при формировании повторяющихся профилей. Это упрощает изготовление серии одинаковых деталей и уменьшает необходимость каждый раз проверять угол отдельным измерительным инструментом.

Максимальный рабочий диапазон до 135° позволяет выполнять большинство типовых операций с кровельным и вентиляционным металлом. На станке можно формировать прямые углы, отгибы, борта, Г-образные и П-образные профили, различные доборные элементы и последовательно создавать более сложные сечения. Конечная конфигурация изделия определяется количеством линий гиба, их расположением и последовательностью обработки.

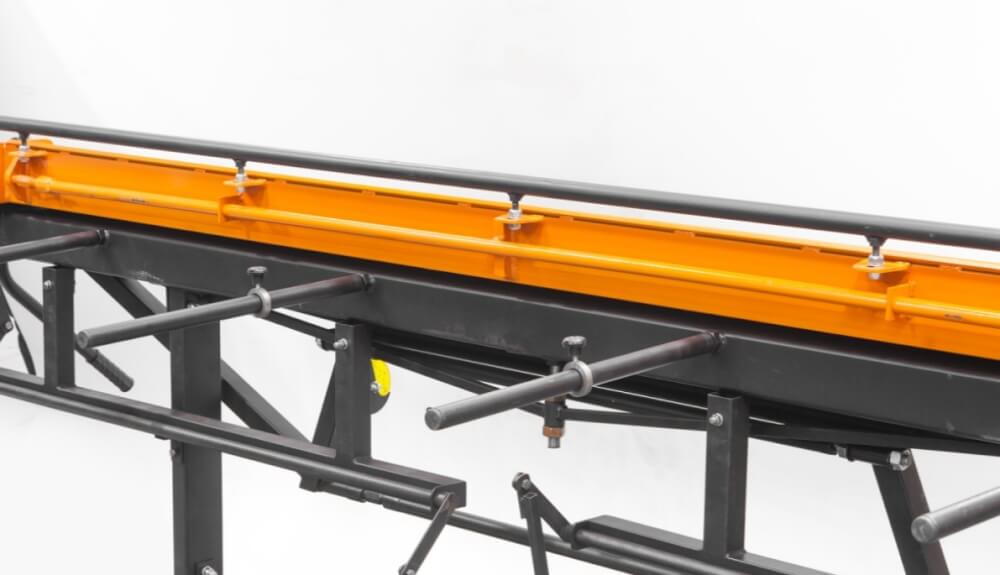

Для ускорения серийных операций предусмотрены четыре ограничителя подачи листа длиной 530 мм. Они позволяют заранее задать положение заготовки относительно линии гиба и использовать одну настройку при изготовлении нескольких одинаковых деталей. Вместо постоянной повторной разметки оператор устанавливает лист до ограничителя и выполняет следующий цикл. Это особенно удобно при выпуске однотипных кровельных планок, отливов или элементов вентиляции.

Наличие ограничителей помогает организовать более последовательный рабочий процесс: подготовленные полосы поочередно устанавливаются в одинаковое положение, фиксируются и гнутся по заданной линии. Такая механическая система не требует электронного управления, но заметно повышает удобство при мелкосерийной и серийной работе.

В конструкции предусмотрены боковые рукоятки с возможностью установки в двух положениях. Их можно вкручивать как сверху, так и снизу в зависимости от характера выполняемой операции. Это дает оператору возможность выбрать более удобный способ приложения усилия, учитывая размеры заготовки, собственное положение относительно станка и конфигурацию формируемого профиля.

Ручной принцип работы делает STALEX LBM 3500 независимым от электросети, гидравлической станции или источника сжатого воздуха. Это особенно удобно при использовании оборудования непосредственно на строительном объекте или во временной мастерской. Для выполнения основных операций достаточно правильно установить и закрепить станок, настроить рабочие балки и организовать пространство для свободного перемещения длинномерных листов.

При этом отсутствие силового электропривода не означает, что оборудование рассчитано только на эпизодическую работу. Стальная станина, регулируемые балки, газовые амортизаторы, ограничители и штатный отрезной нож делают модель ориентированной на профессиональное применение. Особенно рационален такой листогиб для предприятий, где требуется регулярно изготавливать разнообразные изделия небольшими или средними партиями без необходимости приобретать автоматизированный листогибочный пресс.

В кровельном производстве STALEX LBM 3500 может использоваться для изготовления длинных карнизных и фронтонных планок, отливов, откосов, планок примыкания, защитных кромок и других доборных элементов. Большая рабочая длина позволяет уменьшить количество поперечных соединений и выпускать изделия, соответствующие размерам конкретного строительного объекта.

Для фасадных работ оборудование подходит при изготовлении облицовочных профилей, угловых элементов, декоративных металлических деталей, накладок и различных компонентов наружной отделки. Возможность выполнять индивидуальный раскрой особенно полезна при подгонке элементов непосредственно под размеры фасада.

В вентиляционном производстве проходная конструкция позволяет формировать элементы воздуховодов, квадратные короба, кожухи, панели и различные вспомогательные профили. Здесь преимущества большой рабочей длины сочетаются со свободной глубиной подачи: заготовку можно несколько раз перепозиционировать и последовательно формировать необходимое сечение.

Станок также может быть востребован при изготовлении элементов внутренней отделки, рекламных и торговых конструкций, металлических коробов, защитных кожухов и другой продукции из тонколистового материала. Простая переналадка позволяет переходить между разными изделиями без сложной смены инструмента или программирования.

Отдельное преимущество STALEX LBM 3500 заключается в возможности организовать практически полный цикл изготовления простого профиля на одном рабочем месте. Исходный лист раскраивается штатным роликовым ножом, затем устанавливается по ограничителям и подвергается требуемой последовательности сгибов. После этого готовая деталь может сразу передаваться на сборку или монтаж.

Для мастерской с переменной номенклатурой продукции это значительно удобнее использования узкоспециализированного оборудования. Сегодня станок может применяться для изготовления кровельных планок, завтра — для вентиляционных деталей, а затем — для нестандартных облицовочных профилей. При этом базовая технология работы остается одинаковой: раскрой, позиционирование, фиксация и последовательная гибка.

Станок листогибочный ручной STALEX LBM 3500 (101140) представляет собой профессиональное решение для обработки длинномерного тонколистового металла в условиях цеха или строительной площадки. Проходная рабочая зона, возможность обработки оцинкованной стали толщиной до 0,7 мм, штатный роликовый нож с роликами диаметром 60 мм, газовые амортизаторы рабочих балок и система механической регулировки позволяют использовать оборудование для широкого спектра производственных задач.

Особенно важным преимуществом модели является сочетание большой рабочей длины с двухштанговой системой компенсации прогиба гибочной балки. Раздельная регулировка центральной части и краев помогает поддерживать рабочую геометрию длинного узла и получать более равномерный результат по всей протяженности детали. В сочетании с регулировкой основной балки, угломерами, четырьмя ограничителями подачи и переставляемыми боковыми рукоятками это делает STALEX LBM 3500 удобным и функциональным листогибом для профессионального изготовления кровельных, вентиляционных, фасадных и других профильных металлоизделий.
