Станок комбинированный листовой STALEX 3-in-1/1320×1 (371006)

Комбинированный листовой станок STALEX 3-in-1/1320×1 (371006) — универсальное механическое оборудование для комплексной обработки листового металла, объединяющее сразу три технологические операции: резку, гибку и вальцевание. Такая конструкция позволяет использовать одну машину вместо нескольких отдельных станков, что особенно удобно для небольших производственных участков, учебных мастерских, ремонтных цехов и предприятий с ограниченной рабочей площадью. Модель рассчитана на обработку листов длиной до 1320 мм и подходит для изготовления коробов, поддонов, кожухов, обечаек, воздуховодов, защитных панелей, декоративных элементов и других изделий из тонколистового металла.

Одним из главных преимуществ STALEX 3-in-1/1320×1 является универсальность. Оператор может последовательно выполнить раскрой заготовки, сформировать необходимый угол гиба, а затем произвести прокатку детали для получения цилиндрической или дугообразной формы. Это особенно полезно при единичном и мелкосерийном производстве, когда требуется быстро переходить от одной операции к другой без перемещения заготовки между отдельными единицами оборудования.

Станок рассчитан на работу с низкоуглеродистой сталью толщиной до 1,0 мм при прочности материала не выше 400 МПа. Для алюминия и других цветных металлов допустимая толщина составляет до 1,25 мм, а для нержавеющей стали — до 0,55 мм. Такие параметры делают модель подходящей для большинства распространённых жестяницких операций, связанных с изготовлением вентиляционных элементов, металлических корпусов, кожухов, лотков, коробов и других изделий из тонкого листа.

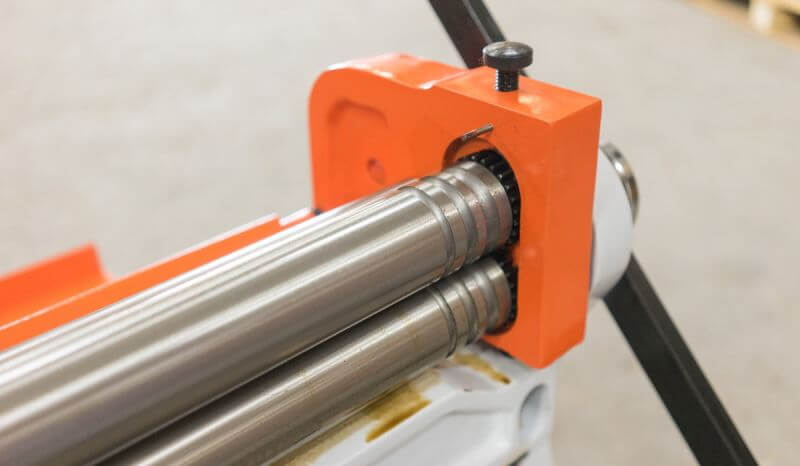

Вальцовочный узел выполнен по классической трёхваловой схеме и оснащён валами диаметром 43 мм. Рабочие поверхности валов тщательно отполированы и изготовлены из углеродистой стали, что способствует равномерному контакту с заготовкой и аккуратному формированию поверхности. Верхний вал выполнен откидным и может консольно отводиться в сторону после завершения прокатки. Такое решение существенно облегчает снятие замкнутых обечаек и цилиндрических деталей, которые невозможно было бы извлечь при жёстко закреплённом верхнем валу.

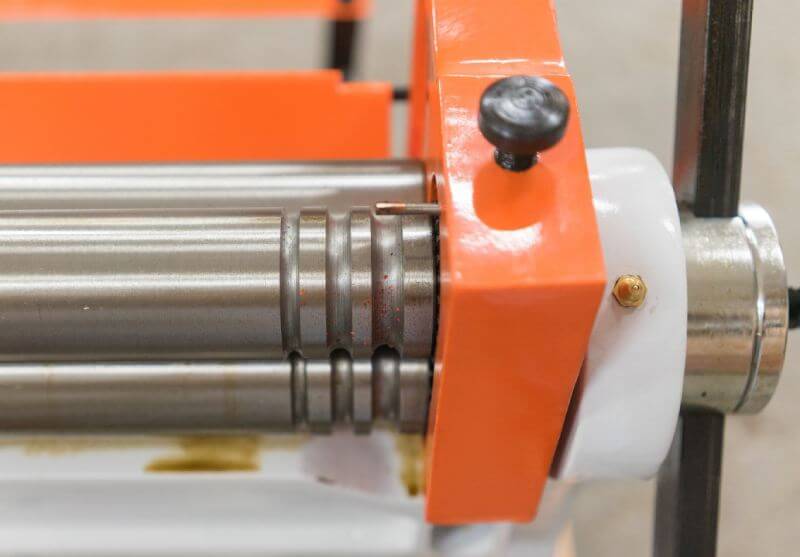

На валах предусмотрены специальные желоба для гибки прутка и арматуры, благодаря чему функциональность станка выходит за рамки обычного вальцевания листа. Это позволяет выполнять дополнительные формовочные операции с круглыми металлическими заготовками соответствующего диаметра. Для повышения безопасности вальцовочный узел закрывается откидным защитным кожухом, который снижает риск случайного попадания посторонних предметов в рабочую зону во время выполнения других операций.

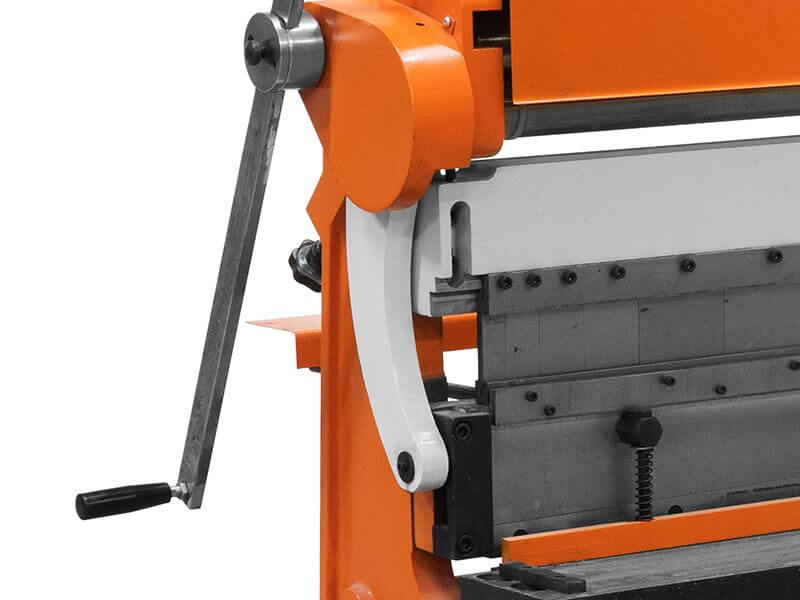

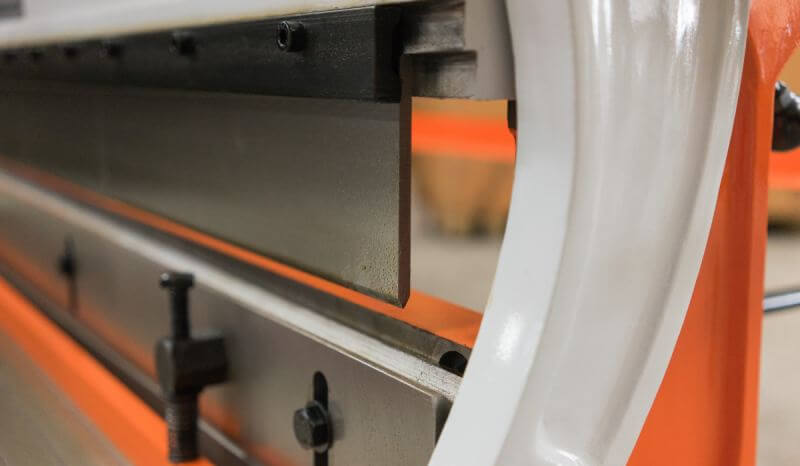

Гибочный узел позволяет формировать угол до 90°. Гибка выполняется по принципу прессового воздействия с использованием пуансона и матрицы. Такая схема обеспечивает контролируемое формирование линии сгиба и позволяет получать аккуратные прямолинейные кромки. Станок комплектуется набором гибочных сегментов, которые можно снимать или переставлять в зависимости от конфигурации детали. Благодаря сегментированному пуансону можно выполнять не только обычную продольную гибку, но и отбортовку коробов, поддонов и других пространственных изделий с уже сформированными боковыми стенками.

Особенно полезна сегментная конструкция при изготовлении коробчатых деталей. На обычной цельной гибочной балке боковые стенки готового изделия могли бы препятствовать следующему сгибу, тогда как съёмные элементы пуансона позволяют оставить свободными нужные участки и продолжить формирование детали. Это значительно расширяет возможности станка в производстве небольших корпусов, лотков, кожухов и иных изделий сложной формы.

Для раскроя листового металла предусмотрен встроенный гильотинный механизм. Он рассчитан на резку низкоуглеродистой стали толщиной до 1,0 мм и позволяет получать ровный край без необходимости использования отдельной гильотины. Отшлифованные режущие ножи обеспечивают чистый рез, а массивная конструкция станка способствует сохранению стабильного положения заготовки в процессе работы.

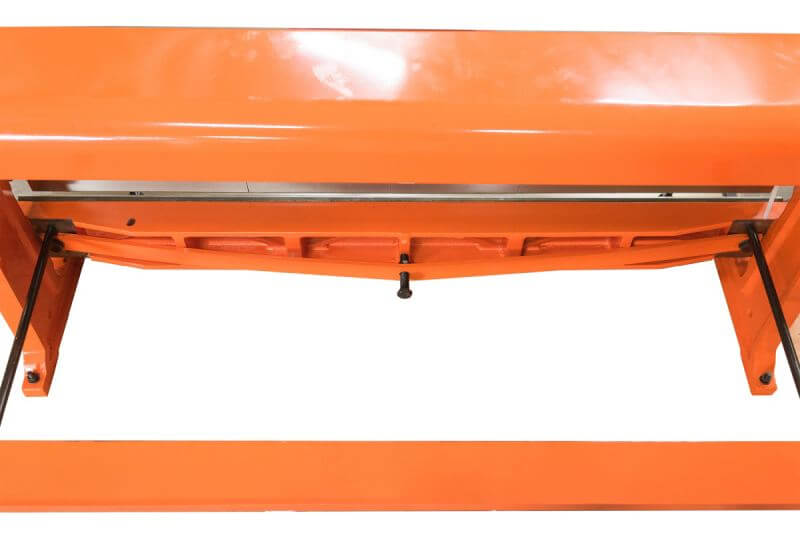

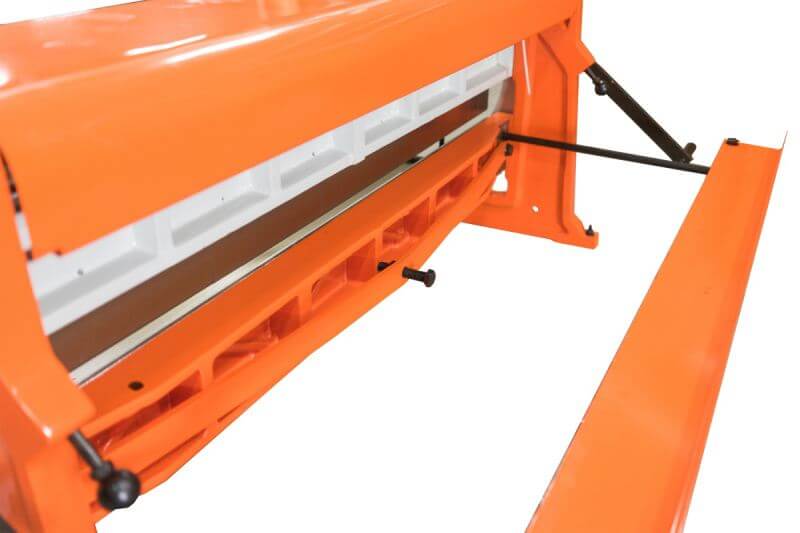

Перед зоной резки предусмотрена площадка для укладки и прижима листа, которая облегчает позиционирование материала перед выполнением операции. В задней части станка установлен регулируемый ограничитель подачи, позволяющий выставлять требуемый размер заготовки и выполнять повторяющуюся резку листов одинаковой длины. Такая функция особенно полезна при серийном изготовлении однотипных деталей, поскольку помогает сократить время разметки и повысить повторяемость результата.

Привод оборудования осуществляется вручную. Для уменьшения физической нагрузки на оператора предусмотрены длинные рукояти с противоскользящими наконечниками. Увеличенная длина рычагов позволяет эффективнее передавать усилие на рабочие механизмы при резке, гибке и вальцевании. Рукоять можно переставлять для работы с правой или левой стороны станка, что облегчает организацию рабочего места и позволяет адаптировать оборудование к конкретному расположению в мастерской.

Конструкция STALEX 3-in-1/1320×1 выполнена из стали и рассчитана на работу с существенными механическими нагрузками. Масса станка составляет около 349 кг нетто, а брутто — около 377 кг. Значительный собственный вес обеспечивает устойчивость при выполнении резки и гибки и снижает вероятность смещения оборудования во время работы. Габаритные размеры составляют 1680 × 540 × 780 мм, что позволяет разместить станок на сравнительно небольшой площади, несмотря на рабочую длину 1320 мм.

Комбинированный формат особенно удобен для мастерских, в которых нет необходимости в высокопроизводительной автоматизированной линии, но регулярно требуется выполнять различные операции с тонколистовым металлом. Один станок способен заменить ручную гильотину, листогиб и вальцы, что сокращает затраты на приобретение нескольких машин и позволяет рационально использовать производственное пространство.

STALEX 3-in-1/1320×1 (371006) подходит для изготовления элементов систем вентиляции, металлических коробов, поддонов, кожухов, защитных экранов, крышек, облицовочных деталей и цилиндрических обечаек. Он также может применяться в учебных мастерских для освоения основных технологий обработки листового металла, поскольку позволяет последовательно изучать резку, гибку и прокатку на одной конструкции.

Сочетание рабочей длины 1320 мм, трёхвалового вальцовочного узла с валами диаметром 43 мм, сегментного гибочного пуансона, гильотинного механизма и регулируемого заднего упора делает STALEX 3-in-1/1320×1 практичным и универсальным решением для небольших и средних мастерских. Модель позволяет выполнять основные операции с листовым металлом на одном рабочем месте, обеспечивая удобство переналадки, экономию пространства и широкие возможности при изготовлении разнообразных металлических изделий.
