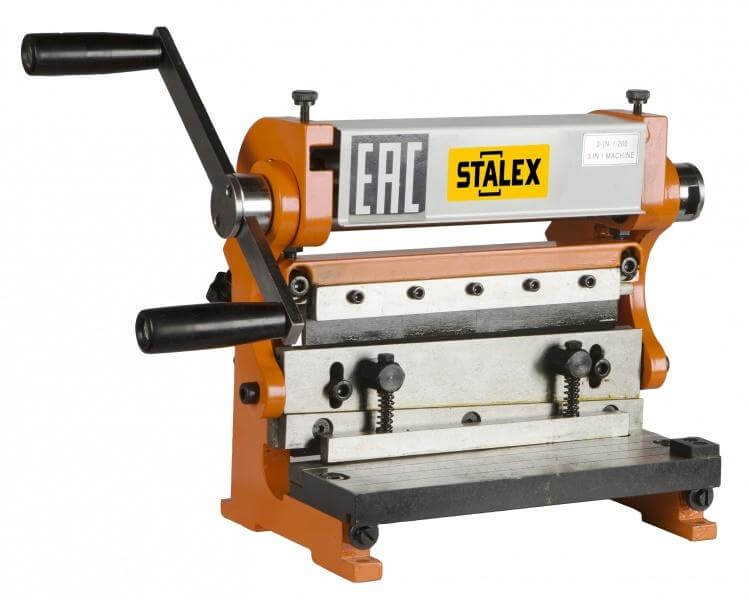

Станок комбинированный листовой STALEX 3-in-1/200×1 (371000)

Станок комбинированный листовой STALEX 3-in-1/200×1 (371000) — компактное универсальное оборудование для механической обработки тонколистового металла, объединяющее в одной конструкции сразу три функции: резку, гибку и вальцевание. Модель рассчитана на работу с заготовками шириной до 200 мм и предназначена для небольших мастерских, учебных классов, ремонтных участков и производств, где требуется выполнять основные операции с листовым металлом при минимальных затратах рабочего пространства. Благодаря небольшим габаритам станок можно разместить на верстаке или другой устойчивой рабочей поверхности и использовать для изготовления небольших коробов, кожухов, обечаек, декоративных элементов, кронштейнов, накладок и других деталей.

Главным преимуществом STALEX 3-in-1/200×1 является сочетание трёх разных технологических операций в одном корпусе. Оператор может сначала раскроить лист на гильотинном узле, затем выполнить необходимый сгиб и, при необходимости, сформировать цилиндрическую или радиусную поверхность посредством прокатки. Такой подход позволяет существенно сократить количество оборудования в мастерской и особенно удобен при единичном и мелкосерийном изготовлении деталей, когда использование отдельных полноразмерных машин экономически и пространственно нецелесообразно.

Рабочая длина модели составляет 200 мм, что делает станок ориентированным прежде всего на небольшие заготовки. При этом по допустимой толщине обработки оборудование обладает хорошими возможностями для своего компактного класса. Низкоуглеродистая сталь с пределом прочности до 400 МПа может обрабатываться при толщине до 1,0 мм, алюминий и другие цветные металлы — до 1,25 мм, а нержавеющая сталь — до 0,55 мм. Эти значения относятся ко всем трём основным операциям: резке, гибке и вальцеванию.

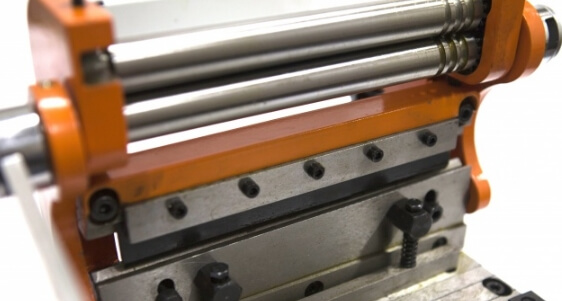

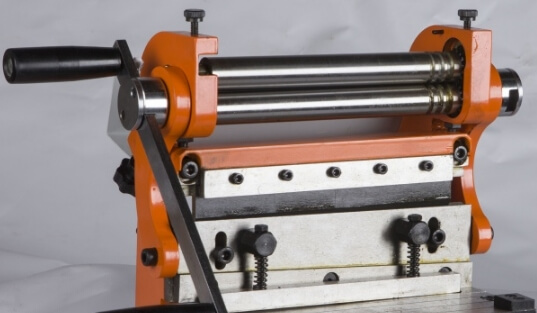

Вальцовочный узел выполнен по классической трёхваловой схеме и оснащён валами диаметром 29 мм. Такая конструкция позволяет постепенно формировать изгиб листа и получать цилиндрические, дугообразные и радиусные детали. Рабочие валы изготовлены из углеродистой стали и имеют точно обработанную полированную поверхность, что способствует равномерному контакту с металлом и позволяет аккуратно формировать заготовку без лишних следов от инструмента.

Верхний вал имеет консольное откидное исполнение. После завершения прокатки его можно отвести в сторону, что значительно облегчает снятие готовой обечайки или другой замкнутой детали. Это особенно важно при изготовлении цилиндрических элементов, поскольку при жёстко закреплённом валу извлечение сформированной заготовки было бы существенно затруднено.

На валах предусмотрены специальные желоба для гибки пруткового материала, благодаря чему функциональность станка выходит за рамки обычной обработки плоского листа. С помощью соответствующих канавок можно выполнять дополнительные формовочные операции с небольшими металлическими прутками и арматурой в пределах возможностей конструкции.

Для повышения безопасности вальцовочный механизм оснащён откидным защитным кожухом. Он закрывает рабочие элементы в тот момент, когда оператор выполняет резку или гибку, и снижает вероятность случайного попадания посторонних предметов в валы. Такая конструкция особенно полезна на комбинированном станке, где несколько рабочих зон расположены относительно близко друг к другу.

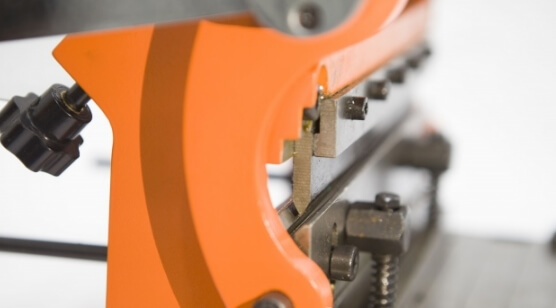

Гибочный механизм STALEX 3-in-1/200×1 работает по принципу прессовой гибки с использованием пары «пуансон — матрица». Заготовка размещается в рабочей зоне, после чего при воздействии рычага металл деформируется по заданной линии. Максимальный угол гибки составляет 90°, что позволяет изготавливать Г-образные элементы, борта, стенки небольших коробов, лотков и другие детали с прямым углом.

Важной особенностью гибочного узла является наличие съёмных сегментов пуансона. Такая конструкция даёт возможность выполнять не только обычную прямолинейную гибку, но и отбортовку коробчатых изделий. При изготовлении поддонов, небольших кожухов или коробов уже сформированные боковые стенки могут мешать дальнейшей обработке на цельной балке, тогда как сегментный пуансон позволяет убрать отдельные элементы и освободить необходимое пространство.

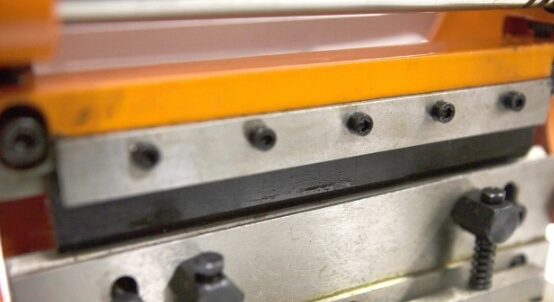

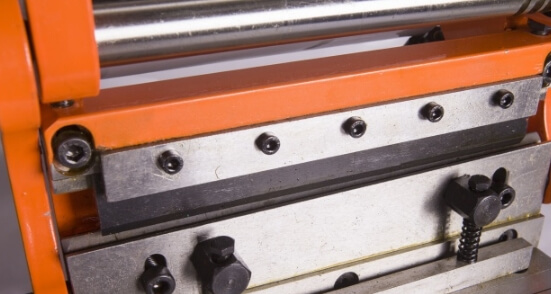

Для резки металла предусмотрен встроенный гильотинный узел. Он позволяет раскраивать лист без использования отдельной ручной гильотины. Для низкоуглеродистой стали максимальная толщина реза составляет 1,0 мм. Рабочие ножи имеют отшлифованные режущие кромки, что обеспечивает аккуратный раздел материала при правильной установке и соблюдении допустимых параметров.

Перед зоной резки предусмотрена специальная площадка-основание, на которой располагается заготовка. Она помогает правильно подать лист к ножам и обеспечивает удобную опору во время выполнения операции. В задней части станка установлен регулируемый ограничитель подачи, позволяющий выставлять требуемый размер детали. Это особенно удобно при изготовлении серии одинаковых заготовок, поскольку оператору не требуется заново размечать каждый лист.

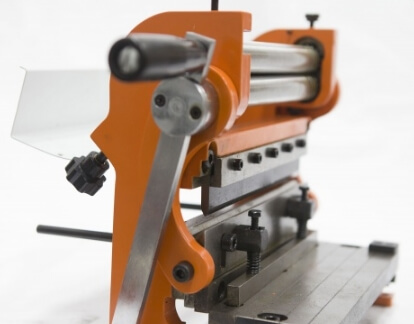

Ручной привод делает станок полностью независимым от электросети. Для уменьшения усилия используются удлинённые рукояти с противоскользящими наконечниками. Большая длина рычага позволяет эффективнее передавать усилие на рабочий механизм, что облегчает резку, гибку и прокатку материала допустимой толщины. Рукоятка может переставляться для работы с правой или левой стороны, поэтому оборудование можно адаптировать под расположение рабочего места и предпочтения оператора.

Жёсткая стальная конструкция обеспечивает стабильное взаимное положение рабочих узлов и позволяет сохранять необходимую геометрию при выполнении операций. При этом станок остаётся достаточно лёгким и мобильным: масса составляет всего 19 кг нетто и около 20 кг брутто. Габаритные размеры — 540 × 240 × 280 мм. Благодаря этому оборудование легко разместить даже в небольшой мастерской, а при необходимости перенести или убрать на хранение.

Компактность делает STALEX 3-in-1/200×1 особенно подходящим для учебных задач. На одном станке можно освоить основные принципы раскроя листа, прессовой гибки и трёхвалового вальцевания, не используя несколько отдельных машин. Это делает модель удобной для мастерских образовательных учреждений, учебных центров и небольших производственных участков.

Станок может применяться для изготовления небольших коробов, крышек, кожухов, накладок, крепёжных элементов, декоративных деталей, миниатюрных обечаек и других изделий из тонкого металла. Возможность последовательного выполнения трёх операций позволяет производить деталь практически полностью на одном рабочем месте — от первоначального раскроя до формирования окончательной геометрии.

STALEX 3-in-1/200×1 (371000) представляет собой практичное решение для тех случаев, когда требуется компактное, универсальное и простое в эксплуатации оборудование для обработки небольших листовых заготовок. Рабочая длина 200 мм, максимальная толщина мягкой стали до 1,0 мм, трёхваловый механизм с валами диаметром 29 мм, гибка до 90°, гильотинный узел, сегментный пуансон и регулируемый задний упор делают модель функциональным инструментом для широкого спектра небольших жестяницких и ремонтных работ.
