Станок вальцовочный гидравлический STALEX HSR-3050×2.5 (391129/HER)

Гидравлический вальцовочный станок STALEX HSR-3050×2.5 (391129/HER) — промышленное оборудование для гибки листового металла и формирования цилиндрических, дугообразных и конических деталей. Модель рассчитана на обработку заготовок шириной до 3010 мм, поэтому подходит для изготовления длинномерных элементов воздуховодов, водосточных систем, резервуаров, кожухов, обечаек, труб, дымоходов и других металлоконструкций. Станок также может применяться для правки листа и подгибки кромок перед последующей сборкой или сваркой изделия.

Оборудование работает с листовой сталью прочностью до 400 Н/мм². Максимальная толщина обрабатываемого стального листа составляет 2,5 мм, минимальная — 1,2 мм. При работе с нержавеющей сталью допустимый диапазон толщины находится в пределах от 1 до 2 мм. Такие параметры позволяют использовать станок в вентиляционном производстве, строительстве, машиностроении, изготовлении металлических емкостей и на предприятиях, выпускающих серийные или индивидуальные изделия из листового проката.

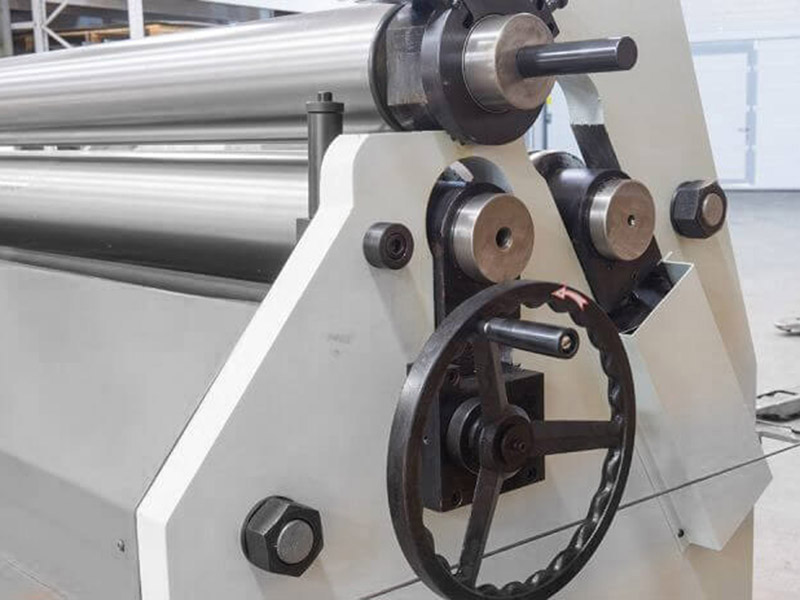

Конструкция STALEX HSR-3050×2.5 предусматривает гидравлический привод всех трех валов. Такое решение обеспечивает стабильное вращение заготовки и равномерную передачу усилия по всей рабочей ширине. В отличие от оборудования с частичным приводом валков, модель уверенно протягивает длинный металлический лист и помогает поддерживать контролируемый процесс деформации. Скорость вращения составляет 4,2 об/мин — оптимальное значение для производительной работы без потери точности при формировании требуемого радиуса.

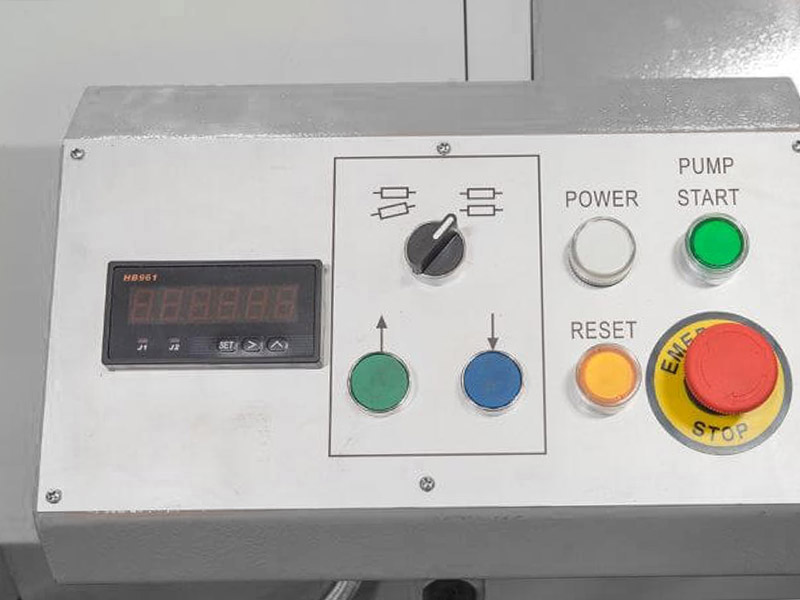

Протяжной ролик перемещается при помощи гидравлических цилиндров, которые регулируются синхронно. Благодаря согласованной работе механизмов сохраняется правильное положение валка, снижается вероятность перекоса заготовки и обеспечивается одинаковый радиус гибки по всей длине детали. Текущее положение протяжного ролика отображается на цифровом дисплее. Оператор может контролировать настройки, повторять заданные параметры и выпускать серии однотипных изделий с минимальными различиями по геометрии.

Диаметр валков составляет 160 мм, а минимальный диаметр завальцовки — 180 мм. Эти характеристики позволяют формировать как крупные обечайки, так и сравнительно компактные цилиндрические детали. Для изготовления конусов положение листа корректируется в процессе прокатки с учетом требуемого угла и разницы диаметров. Жесткая стальная рама сохраняет стабильную геометрию оборудования при нагрузках, уменьшает нежелательные вибрации и способствует плавному перемещению рабочих механизмов.

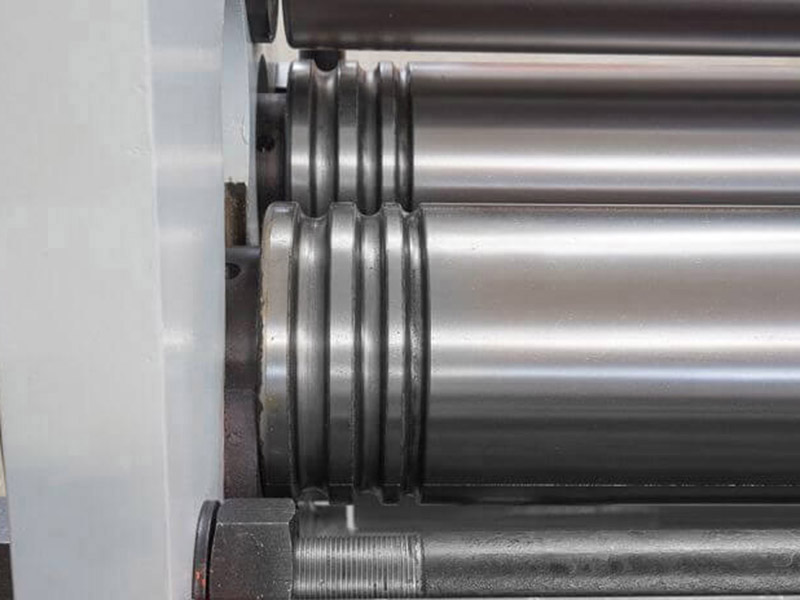

Все валки изготовлены из высококачественного стального сплава и подвергнуты закалке. Повышенная твердость рабочих поверхностей обеспечивает стойкость к износу при регулярной обработке листового металла. Прочная конструкция валов особенно важна при работе с длинными заготовками, поскольку помогает сохранять точность прокатки и снижает риск образования дефектов, связанных с деформацией элементов станка.

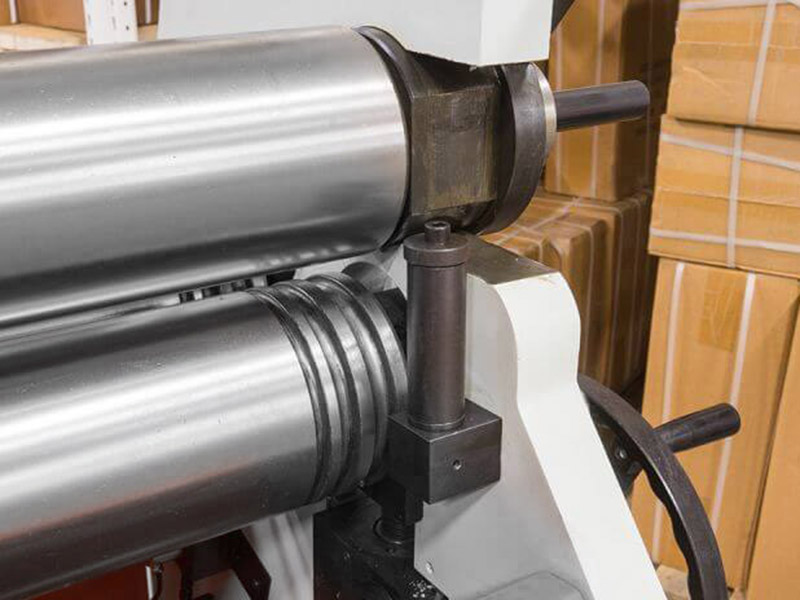

Для удобного извлечения готового цилиндрического изделия верхний валок выполнен откидным. После окончания вальцовки оператор освобождает вал и снимает замкнутую заготовку без необходимости разжимать или повреждать сформированную деталь. Это упрощает работу с обечайками, трубами и другими изделиями, которые после прокатки практически полностью охватывают верхний валок.

Управление вращением вперед и назад осуществляется ножной педалью. Оператор может удерживать заготовку обеими руками, направлять лист и одновременно изменять направление его движения. Педаль снабжена защитным кожухом, который уменьшает вероятность случайного нажатия во время работы. Реверсивное вращение удобно при последовательном формировании радиуса, корректировке положения листа и повторной прокатке отдельных участков.

Станок оснащен электродвигателем мощностью 4 кВт. Сочетание гидравлической системы, привода трех валков и массивной несущей рамы делает модель подходящей для интенсивной эксплуатации в производственных условиях. Габаритные размеры оборудования составляют 4110 × 1080 × 1540 мм. Значительная длина обусловлена возможностью обработки листа шириной более трех метров. Масса нетто равна 2580 кг, масса брутто — 2900 кг, что необходимо учитывать при организации доставки, разгрузки и подготовке места установки.

STALEX HSR-3050×2.5 ориентирован на предприятия, которым требуется производительный и точный станок для регулярной гибки широкоформатного листового металла. Модель сочетает гидравлическое управление, цифровую индикацию положения ролика, закаленные валки и удобную систему извлечения заготовки. Оборудование помогает сократить объем ручных операций, ускорить изготовление деталей и обеспечить стабильную повторяемость формы при единичном и серийном производстве.

Основные технические характеристики:

• модель — STALEX HSR-3050×2.5;
• артикул — 391129/HER;
• максимальная толщина стального листа — 2,5 мм;
• минимальная толщина стального листа — 1,2 мм;
• толщина нержавеющей стали — от 1 до 2 мм;
• максимальная рабочая ширина — 3010 мм;
• диаметр валков — 160 мм;
• минимальный диаметр завальцовки — 180 мм;
• скорость вращения — 4,2 об/мин;
• мощность электродвигателя — 4 кВт;
• габариты — 4110 × 1080 × 1540 мм;
• масса нетто/брутто — 2580/2900 кг.
