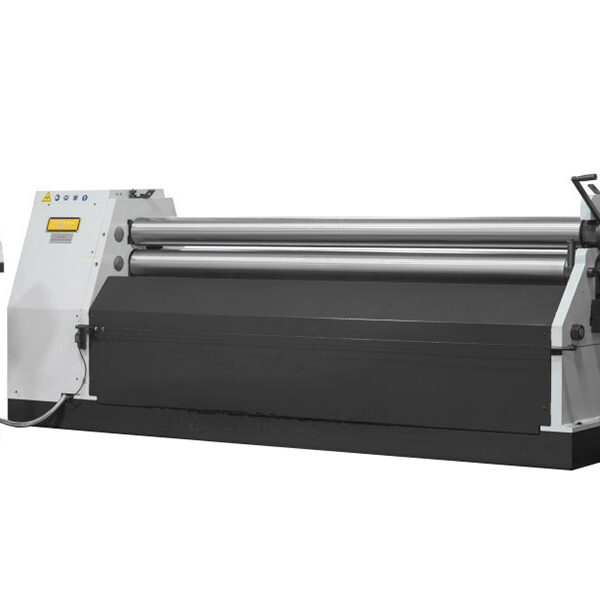

Станок вальцовочный гидравлический STALEX HSR-3050×3.5 (391130/HER)

Гидравлический вальцовочный станок STALEX HSR-3050×3.5 (391130/HER) предназначен для придания листовому металлу цилиндрической, дугообразной или конической формы. Оборудование позволяет выполнять последовательную гибку заготовки по заданному радиусу, править плоский лист и подгибать его кромки. Рабочая ширина до 3010 мм делает модель подходящей для обработки крупноформатных металлических листов и изготовления протяженных деталей без предварительного разделения заготовки на отдельные фрагменты.

Станок может использоваться при производстве круглых и овальных воздуховодов, элементов вентиляционных систем, дымоходов, водосточных труб, кожухов, обечаек, резервуаров и других изделий из листового проката. Его эксплуатационные возможности востребованы в машиностроении, металлообработке, строительстве, промышленном производстве вентиляционного оборудования и при изготовлении нестандартных металлоконструкций. Модель подходит как для выпуска единичных деталей по индивидуальным параметрам, так и для серийной обработки однотипных заготовок.

STALEX HSR-3050×3.5 рассчитан на вальцовку листовой стали с пределом прочности 400 Н/мм². Максимально допустимая толщина такого материала составляет 3,5 мм, а минимальная — 1,2 мм. Для нержавеющей стали установлен рабочий диапазон от 1 до 2,5 мм. Конкретный результат обработки зависит не только от толщины листа, но и от марки металла, его фактической прочности, ширины заготовки, требуемого радиуса и особенностей выполняемой операции. Возможность работы с трехметровым листом позволяет применять оборудование при изготовлении крупногабаритных деталей с минимальным количеством сварных соединений.

Все три валка станка приводятся в движение гидравлической системой. Такая конструкция обеспечивает уверенное протягивание листа, равномерное распределение усилия и стабильное движение заготовки в процессе формования. Одновременная работа валков особенно важна при обработке широких листов, поскольку помогает поддерживать плавность прокатки и снижает вероятность проскальзывания металла. Скорость вращения 4,2 об/мин обеспечивает контролируемое изменение формы заготовки и позволяет оператору своевременно корректировать процесс.

Перемещение протяжного ролика осуществляется при помощи синхронно регулируемых гидравлических цилиндров. Согласованная работа цилиндров помогает сохранять правильное положение валка относительно заготовки и получать равномерный радиус по всей ширине детали. При подъеме или опускании ролика его положение отображается на цифровом дисплее. Цифровая индикация упрощает настройку оборудования, позволяет точнее контролировать степень деформации листа и воспроизводить ранее использованные параметры при изготовлении повторяющихся изделий.

Диаметр валков STALEX HSR-3050×3.5 составляет 170 мм. Минимальный диаметр завальцовки равен 190 мм, что дает возможность получать изделия разных размеров — от сравнительно компактных труб и патрубков до крупных цилиндрических корпусов и обечаек. Для формирования требуемой геометрии лист может пропускаться между валками несколько раз с постепенным изменением положения протяжного ролика. Такой способ позволяет последовательно уменьшать радиус, контролируя форму детали на каждом этапе обработки.

Рабочие валки изготовлены из высококачественного стального сплава и прошли закалку. Термическая обработка повышает твердость контактных поверхностей и их устойчивость к износу при регулярной эксплуатации. Прочные валки сохраняют геометрию под нагрузкой, что имеет принципиальное значение при обработке листа шириной до 3010 мм. Равномерная поверхность валов способствует плавному перемещению материала и получению аккуратной формы без нежелательных перепадов радиуса.

Основанием станка служит жесткая стальная конструкция, рассчитанная на восприятие нагрузок, возникающих при деформации листового металла. Массивная рама обеспечивает устойчивость оборудования, поддерживает взаимное расположение рабочих узлов и помогает уменьшить вибрации. Благодаря этому движение механизмов остается точным и плавным, а оборудование сохраняет стабильность при обработке заготовок разной толщины. Масса станка без упаковки составляет 3480 кг, что дополнительно подчеркивает промышленное исполнение и основательность конструкции.

После завершения вальцовки готовое изделие необходимо снять с оборудования, не нарушив полученную геометрию. Для решения этой задачи верхний валок выполнен откидным. Оператор освобождает его с одной стороны и беспрепятственно извлекает сформированную цилиндрическую или коническую заготовку. Это особенно удобно при изготовлении замкнутых деталей, плотно охватывающих вал после окончательной прокатки. Откидная конструкция сокращает время вспомогательных операций и позволяет снимать изделие без принудительного разгибания.

Управление направлением вращения выполняется ножной педалью. Команды движения вперед и назад подаются без необходимости убирать руки с обрабатываемого листа. Оператор может удерживать и направлять заготовку, наблюдать за ее положением и одновременно управлять вращением валков. Педаль оборудована защитным кожухом, который препятствует случайному нажатию и повышает безопасность работы. Реверсивное движение удобно при повторной прокатке, корректировке положения листа и поэтапном формировании требуемого радиуса.

Модель оснащена двигателем мощностью 5,5 кВт. Силовая установка соответствует возможностям станка по обработке широкого стального листа толщиной до 3,5 мм. Габаритные размеры оборудования составляют 4160 × 1080 × 1540 мм. При подготовке производственного участка следует учитывать не только размеры самого станка, но и пространство, необходимое для подачи трехметровых заготовок, их направления во время обработки и последующего снятия готового изделия. Масса нетто составляет 3480 кг, масса брутто — 3800 кг.

STALEX HSR-3050×3.5 представляет собой производительное решение для предприятий, которым требуется регулярно выполнять вальцовку широкоформатного листового металла. Гидравлический привод трех валков, синхронное регулирование цилиндров, цифровое отображение положения протяжного ролика и откидной верхний вал создают удобные условия для точной и последовательной обработки. Станок позволяет сократить объем ручного труда, повысить повторяемость геометрии изделий и организовать эффективное изготовление цилиндрических и конических деталей.

Основные технические характеристики:

• модель — STALEX HSR-3050×3.5;
• артикул — 391130/HER;
• максимальная толщина вальцовки стали — 3,5 мм;
• минимальная толщина вальцовки стали — 1,2 мм;
• диапазон толщины нержавеющей стали — 1–2,5 мм;
• максимальная ширина вальцовки — 3010 мм;
• диаметр валков — 170 мм;
• минимальный диаметр завальцовки — 190 мм;
• скорость вращения — 4,2 об/мин;
• мощность двигателя — 5,5 кВт;
• габаритные размеры — 4160 × 1080 × 1540 мм;
• масса нетто/брутто — 3480/3800 кг.
